Le relais bistable s’alimente par la charge
Le relais bistable à semiconducteurs présente un fonctionnement alimenté par la charge qui permet de réduire la consommation d’énergie et de simplifier son intégration dans les systèmes CVC et de contrôle de bâtiments.
www.littelfuse.com
Littelfuse annonce un relais bistable à semiconducteurs de la série CPC1601M. Ce relais à contact normalement ouvert (1-Form-A) de 60 V, 2 A, est conçu pour relever les défis que représentent l’intégration critique et l’efficacité énergétique dans des applications telles que les thermostats, les systèmes CVC et l’automatisation de bâtiments.

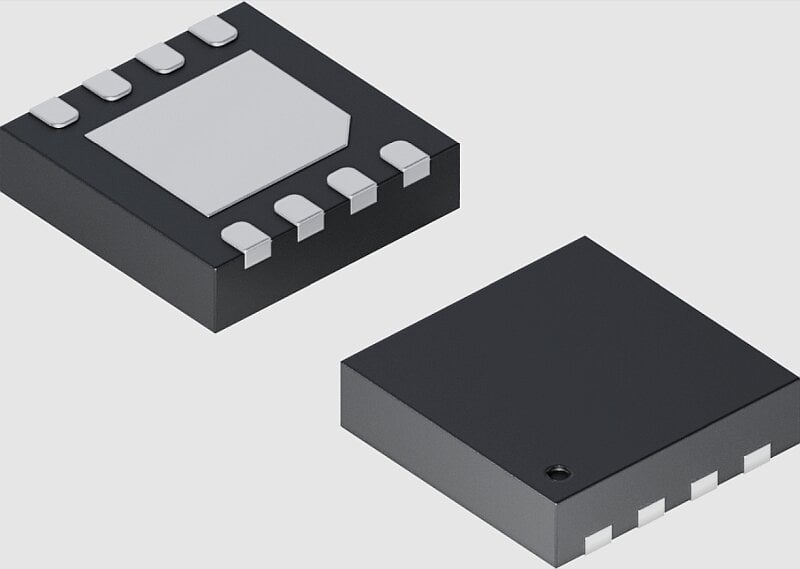

Ce relais bistable à semiconducteurs sur circuit imprimé combine un fonctionnement alimenté par la charge à une architecture bistable dans un boîtier DFN de 3 × 3 mm. Doté d’une capacité à récupérer l’énergie de fonctionnement directement de la charge, ou de consommer moins de 1 μA de l’alimentation du système, il permet un fonctionnement sans consommation d’énergie. La durée de vie de la batterie s’en trouve prolongée, au point, selon Littelfuse, qu'il n’est parfois plus nécessaire de la changer.
Résolution de défis concrets
Dans le cadre de la conception de thermostats et systèmes de contrôle à deux fils, ce relais résout le problème du fil commun (C), et simplifie les installations, notamment dans des bâtiments plus anciens. Grâce à son fonctionnement à semiconducteurs, il est également en mesure d’éliminer les bruits de claquement et les pièces mobiles. Il représente ainsi une alternative silencieuse et durable aux relais mécaniques.
L’utilisateur final dispose ainsi d’appareils plus compacts, plus silencieux et sans maintenance, tandis que l’installation est plus rapide et moins onéreuse, puisqu’il n’y a plus besoin de fils supplémentaires ou de kits d’alimentation externes.
Principales caractéristiques
- L’architecture du relais bistable ne nécessite qu’une seule impulsion pour changer de statut
- Le mode de récupération permet un fonctionnement utilisant uniquement la charge du circuit ouvert
- La broche de sortie électrique fournit jusqu’à 10 mW aux circuits externes, et prend en charge des fonctions supplémentaires de faible puissance.
- Le boîtier DFN compact de 3 x 3 mm réduit l’empreinte des PCB
- La commutation au passage par zéro permet de réduire le bruit électrique tout en améliorant la fiabilité des charges CA.
- Les entrées compatibles TTL/CMOS facilitent l’intégration aux micro-contrôleurs ou aux circuits logiques.
Marchés et applications
- Thermostats intelligents
- Panneaux de contrôle alarmes incendie
- Système de sécurité et de contrôle d’accès
- Automatisation de bâtiments et CVC
- Systèmes de contrôle industriel
- Compteurs et instruments
