Les régulateurs LDO évoluent pour mieux gérer les charges transitoires

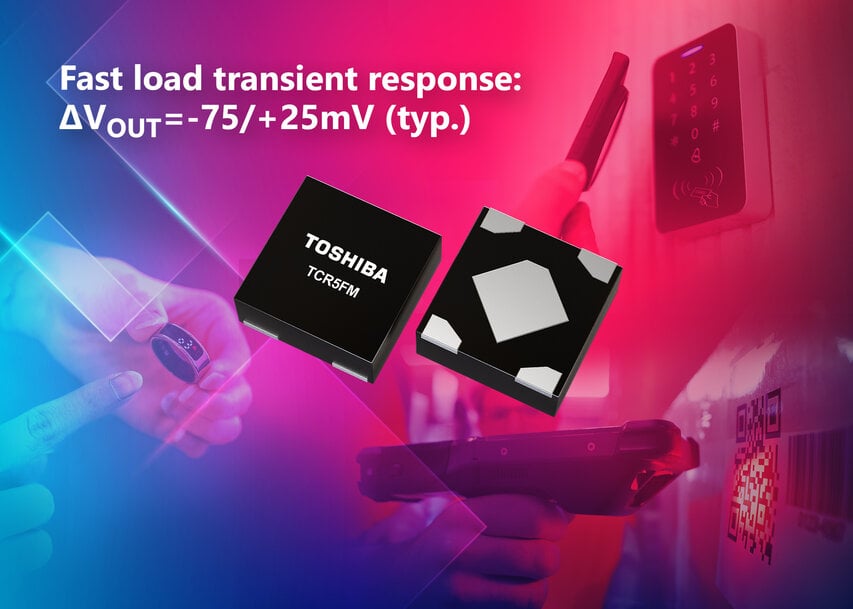

Les régulateurs de la série TCR5FM de Toshiba améliorent la stabilité des alimentations basse tension dédiées aux appareils mobiles en offrant une réponse transitoire plus rapide et un fonctionnement à faible bruit dans un boîtier de 1 × 1 mm.
www.global.toshiba
Toshiba commercialise une nouvelle série de régulateurs LDO destinée aux équipements compacts alimentés par batterie, tels que les smartphones ou les dispositifs portables. Les variations rapides de charge, typiques des passages d’un mode basse consommation à un traitement intensif, peuvent provoquer des fluctuations de tension parasites dans les circuits alimentés en courant continu. La série TCR5FM vise précisément à limiter ces variations grâce à une amélioration notable de sa vitesse de réaction lors des changements de charge.
Selon Toshiba, cette nouvelle génération réduit d’environ 80 % les variations de tension constatées à la sortie du mode veille par rapport à la série TCR3RM déjà présente au catalogue. Cette amélioration s’explique par un circuit de détection plus réactif et un chemin de rétroaction optimisé pour corriger rapidement les chutes ou hausses de tension. Ces caractéristiques intéressent particulièrement les concepteurs qui doivent garantir une tension stable malgré des appels de courant brusques.
Réduction du bruit et stabilisation des alimentations sensibles
Outre la réponse transitoire, la série TCR5FM améliore la gestion du bruit électrique. Les régulateurs affichent un taux de réjection d’ondulation typique de 91 dB, ce qui limite la propagation du bruit provenant des alimentations amont. Cela résulte de l’association d’un circuit à bande interdite, d’un filtre passe-bas dédié aux très basses fréquences et d’un amplificateur opérationnel à faible bruit.
Ces caractéristiques rendent les régulateurs adaptés aux circuits sensibles, tels que les capteurs CMOS ou les blocs analogiques nécessitant une alimentation très stable. Les variations résiduelles de tension étant réduites, les performances globales des composants alimentés peuvent être mieux préservées, notamment dans les chaînes d’acquisition ou les modules de communication.
Caractéristiques techniques et options disponibles
La série TCR5FM offre un courant de sortie maximal de 500 mA et fonctionne jusqu’à +125 °C, ce qui la destine aux appareils mobiles soumis à des conditions de température variables. Les 35 références disponibles couvrent des tensions de sortie allant de 0,9 V à 5,0 V, permettant aux ingénieurs de sélectionner le modèle le mieux adapté aux circuits numériques, analogiques ou RF qu’ils souhaitent alimenter.
Les composants sont proposés dans un boîtier DFN4D de 1 × 1 mm, format adapté aux conceptions où la densité de montage constitue une contrainte forte. Cette compacité permet l’intégration de fonctions de régulation supplémentaires dans les appareils mobiles sans augmenter la surface occupée sur la carte.
Positionnement et alternatives du marché
Les régulateurs LDO à réponse transitoire rapide sont couramment utilisés dans les appareils portables, et plusieurs fabricants proposent des composants comparables destinés aux alimentations sensibles. On retrouve notamment des séries équivalentes chez Texas Instruments ou Analog Devices, qui offrent également des régulateurs miniatures avec faible bruit et réponse rapide aux changements de charge. Toutefois, la combinaison d’un courant de sortie de 500 mA, d’un boîtier 1 × 1 mm et d’une plage de 35 tensions de sortie place les TCR5FM parmi les options compactes couvrant un large éventail d’applications sans nécessiter d’intégration spécifique.
Applications envisagées
Grâce à leur stabilité de tension et à leur faible niveau de bruit, les TCR5FM peuvent alimenter des capteurs optiques, des blocs RF, des microcontrôleurs basse tension ou encore des circuits analogiques de précision intégrés dans les smartphones, montres connectées ou terminaux IoT. Leur capacité à gérer des transitions rapides de charge contribue également à améliorer l’efficacité énergétique globale des appareils, notamment lors des alternances fréquentes entre veille et traitement.
