Le relais statique gagne en rapidité

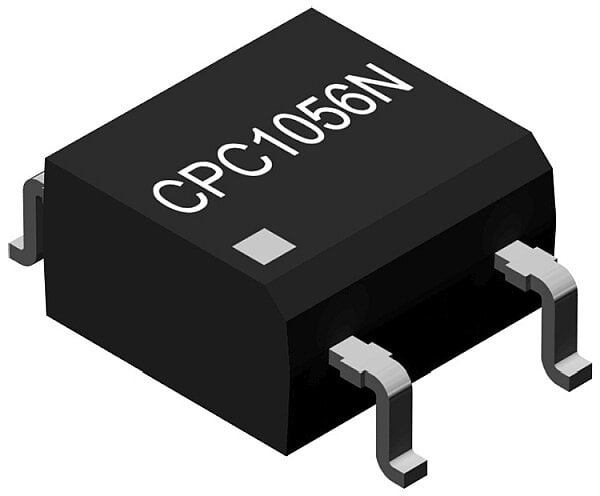

Le relais statique de la série CPC1056N de Littelfuse combine une commutation rapide, un faible courant d’entrée et une isolation renforcée dans un boîtier SOP-4.
www.littelfuse.com
Avec une capacité de charge de 60 V/75 mA, ce relais statique répond aux besoins des applications industrielles, médicales, automobiles et de sécurité, où la compacité et la fiabilité sont essentielles. Il se distingue par sa conception statique, sans pièces mobiles, ce qui élimine les risques d’usure mécanique et les interférences EMI/RFI. Il offre une vitesse de commutation de 3 ms, convenant ainsi aux applications nécessitant une réponse rapide, comme les détecteurs de mouvement ou les systèmes de contrôle industriel.
Son courant de déclenchement LED de 0,5 mA permet une commande directe par des logiques TTL/CMOS ou des microcontrôleurs à faible puissance, sans nécessiter de circuit supplémentaire. Cette caractéristique entend réduire la complexité des conceptions et améliorer l’efficacité énergétique, un atout pour les systèmes embarqués ou les infrastructures de recharge de véhicules électriques.
Isolation et protection galvanique
Le relais assure une isolation entrée/sortie de 1 500 VRMS, garantissant une protection galvanique pour les systèmes sensibles. Il est conforme aux exigences des normes EN50130-4 (sécurité), UL 1577 et EN 62368-1, ce qui le rend adapté aux applications médicales, industrielles et automobiles. Son boîtier SOP-4 (5,0 x 4,0 x 1,75 mm) permet son intégration dans les circuits imprimés denses.
Applications visées
• Systèmes de sécurité : commutation silencieuse pour les détecteurs de mouvement ou les capteurs.
• Équipements médicaux : isolation des circuits et fonctionnement sans bruit.
• Automatisation industrielle : contrôle des signaux dans les usines ou les équipements de test.
• Infrastructure de recharge des véhicules électriques : gestion des signaux dans les bornes intelligentes.
• Compteurs intelligents : contrôle de la consommation d’énergie ou des débits d’eau/gaz.
