Le convertisseur abaisseur synchrone répond aux exigences des applications automobiles
Diodes Incorporated annonce le convertisseur abaisseur synchrone de la série AP61406Q destiné aux systèmes automobiles de type point de charge (POL).
www.diodes.com
Ce composant, compatible avec les exigences du secteur automobile, délivre un courant de sortie pouvant atteindre 4 A pour une tension d’entrée comprise entre 2,3 V et 5,5 V. Il est conçu pour des applications telles que l’infodivertissement, la télématique et les systèmes avancés d’aide à la conduite (ADAS).
Le circuit AP61406Q intègre une interface série I²C conforme à la spécification I²C 3.0, supportant des fréquences d’horloge jusqu’à 3,4 MHz. Cette interface permet la configuration de plusieurs paramètres de fonctionnement, notamment le choix du mode PFM ou PWM, la fréquence de commutation (1 MHz à 2,5 MHz), le courant de sortie maximal (de 1 A à 4 A) ainsi que l’ajustement de la tension de sortie par pas de 20 mV. Le composant fournit également des informations d’état et de défaut via cette interface.
Adapté aux environnements automobiles

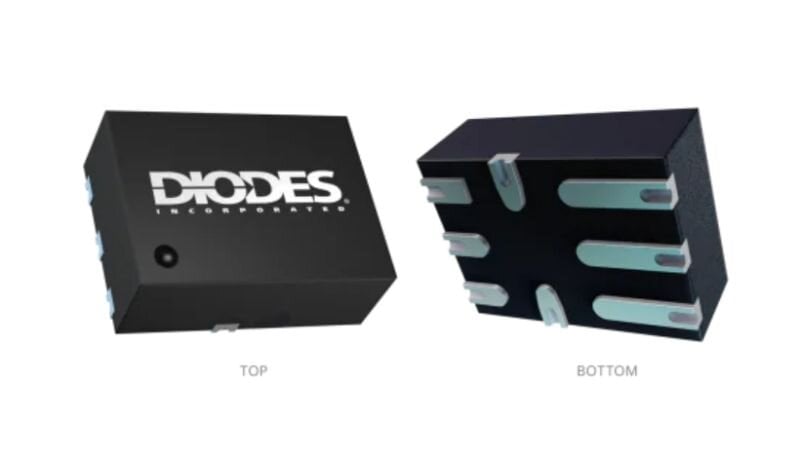

Le circuit est proposé dans un boîtier W-QFN1520-8/SWP (Type UX), adapté aux environnements automobiles et aux températures ambiantes élevées. Il intègre des transistors Mosfet de puissance avec des résistances à l’état passant de 75 mΩ côté haut et 33 mΩ côté bas. Le convertisseur repose sur une architecture de contrôle à temps de conduction constant (COT), visant à limiter le nombre de composants externes, à simplifier la stabilisation de la boucle et à réduire l’ondulation de la tension de sortie.
Ce circuit dispose également d’un schéma de commande de grille propriétaire destiné à limiter les oscillations du nœud de commutation, contribuant à la réduction des émissions électromagnétiques rayonnées à haute fréquence. L’entrée d’activation multifonction (EN) permet de sélectionner le mode de fonctionnement, soit en PFM à faible courant de repos (20 µA), soit en PWM pour un comportement stable sur l’ensemble de la plage de charge.
Plusieurs fonctions intégrées
Parmi les fonctions intégrées figurent un indicateur « power good » avec résistance de tirage interne de 5 MΩ et une fenêtre de surveillance de ±5 %, ainsi que des protections contre les courts-circuits grâce à la mesure de courant côté haut et côté bas. Le composant inclut également une protection contre les sous-tensions (UVLO), les surtensions d’entrée (OVP), les limitations de courant de crête et de vallée, ainsi qu’une protection thermique.
Le circuit AP61406Q est proposé au prix indicatif de 0,24 dollar par unité pour des commandes de 1 000 pièces. Une version non qualifiée automobile, référencée AP61406, est également disponible pour des applications industrielles et grand public.
