Alimentations compactes en rack 1U pour systèmes industriels redondants

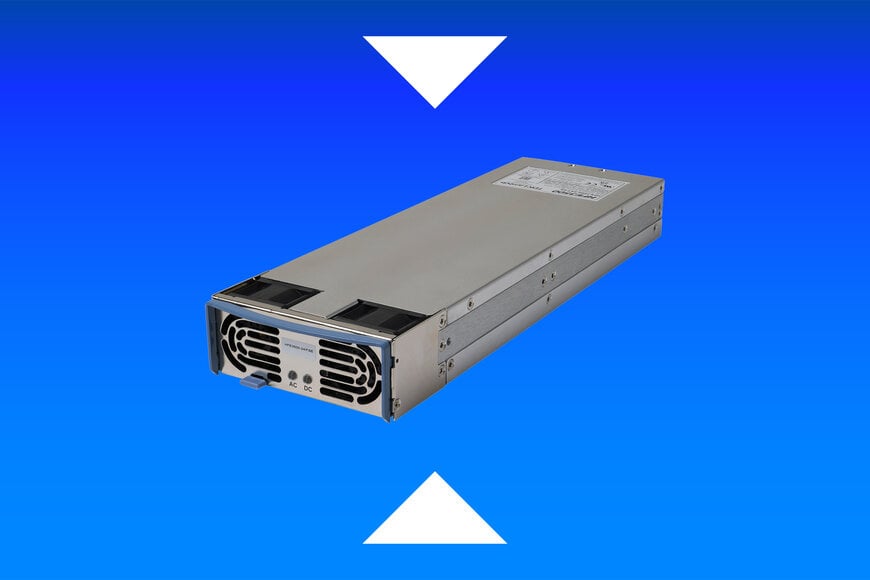

TDK Corporation a annoncé la série HFE3500 de sa division d’alimentations, élargissant son portefeuille de solutions en rack avec un système optimisé pour une forte densité de puissance et la redondance. Chaque rack 19 pouces au format 1U peut accueillir jusqu’à quatre modules de puissance, offrant une puissance de sortie combinée pouvant atteindre 13,3 kW. Plusieurs racks peuvent être connectés en parallèle, permettant une montée en puissance jusqu’à 12 modules et prenant en charge des architectures centralisées de distribution d’énergie.

La conception cible des applications telles que l’automatisation industrielle, les équipements de test automatique (ATE), les systèmes de fabrication additive, les plateformes d’impression industrielle, la transmission RF, les stations de base et les infrastructures de serveurs, où le fonctionnement continu et la facilité de maintenance sont essentiels.

Architecture de redondance et hot-swap
Chaque module HFE3500 est nominalement évalué à 3 504 W lorsqu’il fonctionne avec une entrée supérieure à 180 Vac. Les MOSFET ORing intégrés et les circuits actifs de partage de courant permettent la fonction hot-swap ainsi que des configurations redondantes N+1 sans composants d’isolation externes.

Cette approche réduit la complexité du système et permet le remplacement des modules en fonctionnement, une exigence courante dans les systèmes industriels à haute disponibilité.

L’architecture du rack prend en charge le fonctionnement en parallèle de jusqu’à trois racks, en maintenant l’équilibrage de charge grâce à la fonction interne de partage de courant. Cela permet aux concepteurs de créer des systèmes d’alimentation évolutifs répondant à l’augmentation des besoins tout en conservant la redondance.

Caractéristiques électriques et interfaces de contrôle
La série est disponible avec des sorties nominales de 24 V et 48 V CC, réglables de 24,0 à 27,6 V et de 48,0 à 55,2 V respectivement. Ces plages correspondent aux bus d’alimentation couramment utilisés dans les systèmes industriels, de contrôle de mouvement et de télécommunications.

Une interface isolée PMBus™ (I²C) est incluse de série, permettant la surveillance et le contrôle numériques dans un environnement d’alimentation numérique. Des paramètres tels que le réglage de la tension de sortie, la commande marche/arrêt à distance, la détection de panne CA et l’état DC OK peuvent être surveillés et gérés au niveau du système.

Des sorties auxiliaires de 5 V ou 12 V sont également fournies pour alimenter l’électronique de commande.

La plage d’entrée CA universelle s’étend de 85 à 264 Vac. En dessous de 170 Vac, la puissance de sortie est réduite à 2 016 W, garantissant un fonctionnement prévisible dans des conditions d’entrée dégradées. Une option avec doubles fusibles d’entrée CA est disponible pour une protection accrue.

Conception mécanique et rendement
Chaque module de puissance mesure 107 × 40,1 × 330 mm, tandis que le rack entièrement équipé mesure 444,5 × 43,7 × 428 mm, s’intégrant dans des châssis standards 1U.

Le refroidissement est assuré par deux ventilateurs internes à vitesse variable, assurant un bon équilibre entre performances thermiques et niveau sonore dans les salles d’équipement.

Le rendement atteint jusqu’à 94 % à 230 Vac et 92 % à 115 Vac, réduisant les pertes thermiques et facilitant le refroidissement dans les racks à forte densité. Ceci est particulièrement important dans les environnements à fonctionnement continu tels que les serveurs et les systèmes de transmission RF.

Conformité et niveaux d’isolation
La série HFE3500 est certifiée selon IEC, UL, CSA et EN 62368-1, ainsi que EN/UL 61010-1, ce qui permet son utilisation dans les environnements informatiques et industriels de mesure.

Les marquages CE et UKCA couvrent les directives Basse Tension, CEM et RoHS.

La conformité aux normes EMI conduites et rayonnées répond aux exigences EN55011 et EN55032 Classe A et B, FCC Part 15 et VCCI, facilitant l’intégration dans des installations industrielles et commerciales mixtes. Les niveaux d’isolation sont spécifiés à 3 kVac entrée-sortie, 2 kVac entrée-terre et 500 Vdc sortie-terre, garantissant un fonctionnement sûr dans les systèmes mis à la terre ou flottants.

Positionnement dans les systèmes d’alimentation industrielle
Avec une garantie de cinq ans et le soutien de TDK-Lambda Corporation, la plateforme HFE3500 est conçue pour des déploiements industriels de longue durée.

Sa combinaison de forte densité de puissance, de surveillance numérique et de redondance hot-swap répond aux exigences des concepteurs de systèmes en matière d’infrastructures d’alimentation modulaires et facilement maintenables dans les environnements automatisés et de communication modernes.
