Le circuit intégré entend simplifier les systèmes d’actionnement aéronautiques
Le circuit intégré de Microchip, destiné aux systèmes aéronautiques et de défense critiques, regroupe sur une même puce des fonctions d'acquisition de données et commande moteur ainsi que d'intégration de capteurs.
www.microchip.com

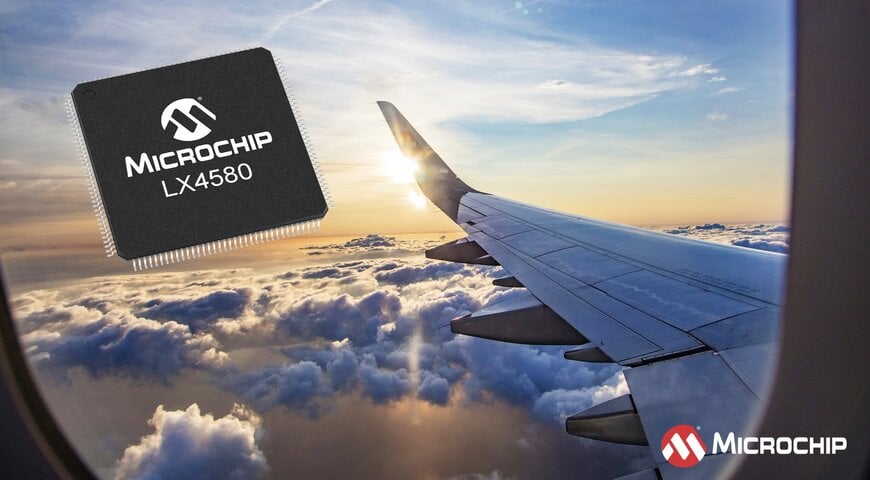

Les systèmes d’actionnement utilisés dans l’aéronautique et la défense nécessitent une synchronisation précise entre capteurs, traitement des signaux et commande moteur, tout en respectant de strictes contraintes de fiabilité et de masse. Dans ce contexte, Microchip Technology a introduit le LX4580, un circuit intégré mixte 24 voies destiné à simplifier les architectures de commande dans les systèmes aéronautiques et de défense à haute fiabilité.
Regrouper capteurs et commande dans un seul circuit
Les sous-systèmes d’actionnement dans les aéronefs, les plateformes de défense guidées ou les drones exploitent généralement sur plusieurs circuits intégrés pour gérer les entrées capteurs, l’acquisition des signaux et la commande moteur. Le LX4580 vise à regrouper ces fonctions grâce à un circuit unique intégrant acquisition de données synchronisée, détection des défauts et contrôle moteur.
Le circuit peut remplacer plusieurs composants discrets habituellement répartis entre microcontrôleurs, CAN, CNA, circuits de pilotage et régulateurs. Cette consolidation permet de réduire la taille des cartes électroniques, la complexité du câblage et la masse globale du système, des facteurs déterminants dans les plateformes aéronautiques.
Le dispositif est proposé dans un boîtier LQFP 144 broches et cible des applications telles que les architectures More Electric Aircraft (MEA), les systèmes de défense guidés, les drones et les plateformes de lancement.
Interfaces capteurs et fonctions de commande moteur
Le LX4580 intègre plusieurs interfaces nécessaires aux systèmes d’actionnement aéronautiques. Celles-ci incluent la mesure de pression et de température, des sorties de commande moteur PWM ainsi que des fonctions de mesure de courant.
Le circuit prend également en charge des entrées pour capteurs à effet Hall et fournit des interfaces doubles LVDT/résolveur, largement utilisées pour la mesure de position dans les actionneurs aéronautiques. Deux convertisseurs analogique-numérique SAR haute vitesse assurent la conversion des signaux.
Cette architecture permet de gérer un large ensemble de capteurs avec un seul dispositif tout en assurant une synchronisation précise entre les mesures et les signaux de commande moteur.
Architecture redondante pour environnements critiques
Les équipements électroniques destinés à l’aéronautique et à la défense doivent fonctionner dans des conditions exigeant tolérance aux pannes et comportement déterministe. Le LX4580 intègre une architecture interne redondante conçue pour répondre à ces exigences.
En combinant des fonctions de mesure, de commande et de supervision dans un même circuit tout en conservant des mécanismes de redondance, il devient possible de concevoir des cartes de contrôle plus compactes sans réduire les marges de sécurité. La simplification du câblage et la réduction du nombre de composants peuvent également limiter les risques de défaillances au niveau du système.
Outils de développement et plateforme d’évaluation
Microchip met à disposition une documentation d’applications illustrant l’utilisation du LX4580 avec ses microcontrôleurs dans des architectures de commande d’actionneurs. Ces ressources facilitent l’évaluation du composant ou son intégration dans des systèmes de contrôle existants.
La carte d’évaluation LX4580-EVB permet aux équipes de développement d’analyser les capacités du circuit et de tester les performances de ses sous-systèmes. Un module d’extension fourni avec la carte donne accès aux deux bus SPI ainsi qu’aux fonctions internes du circuit intégré.
Un guide utilisateur supplémentaire est prévu pour une architecture de commande d’actionneur linéaire utilisant un microcontrôleur Microchip SAMV71 associé au LX4580. Dans cette configuration, le microcontrôleur exécute la boucle de commande du moteur et génère les signaux de pilotage, tandis que le LX4580 assure la gestion des capteurs et l’acquisition des signaux.
