Les interrupteurs DIP jouent la carte de la miniaturisation

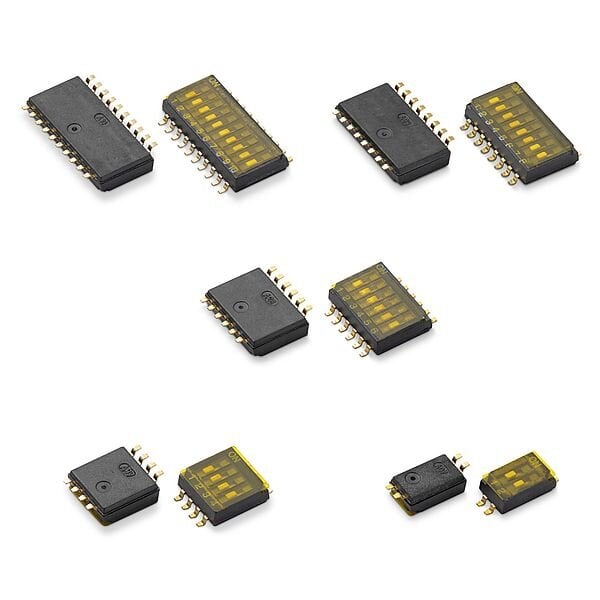

Les interrupteurs DIP de la série TDB de Littelfuse, conçus pour le montage en surface, présentent un encombrement demi-pas de 1,27 mm.
www.littelfuse.com
Ces composants visent les conceptions de cartes électroniques haute densité, où l’espace, la fiabilité et la fabricabilité sont des critères essentiels.
Avec la réduction constante de la taille des systèmes électroniques, les ingénieurs doivent intégrer des interrupteurs dans des espaces toujours plus restreints, sans altérer les performances ou la vitesse d’assemblage. Les interrupteurs DIP de la série TDB entendent répondre à ce défi en minimisant la taille du mécanisme interne, offrant un encombrement demi-pas de 1,27 mm.
Cette conception demi-pas (1,27 mm) à montage en surface réduit l’encombrement sur la carte de circuits imprimés tout en permettant l'assemblage SMT automatisé et le nettoyage post-traitement. Cela permet d’augmenter la densité des composants sur les cartes, tout en maintenant l’intégrité électrique et mécanique.
Caractéristiques techniques et avantages
Les interrupteurs de la série TDB sont équipés de contacts bifurqués plaqués or, assurant une faible résistance et une stabilité des signaux. Leur conception inclut un joint d’étanchéité supérieur, compatible avec les procédés de soudure automatisée en montage en surface et le nettoyage aqueux post-refusion.
Le joint d’étanchéité protège les contacts internes pendant la soudure par refusion et le nettoyage aqueux, ce qui améliore la productivité et la fiabilité à long terme dans le cadre de la production en grands volumes.
Ces interrupteurs supportent des valeurs nominales de 50 V DC et 100 mA (en régime permanent), avec une durée de vie mécanique et électrique de 1 000 cycles. Ils sont compatibles avec les processus SMT standard et sont disponibles en tubes ou en bandes et bobines, facilitant leur intégration dans des environnements de production en grands volumes.
Applications cibles
Les interrupteurs DIP a série TDB conviennent à plusieurs applications, notamment :
• Équipements de commande industrielle ;
• Alimentations électriques et convertisseurs ;
• Systèmes de sécurité et d’alarme anti-incendie ;
• Automatisation des bâtiments et détection de fumée ;
• IoT grand public et équipements de domotique.
Publié par Youssef Belgnaoui, rédacteur pour Induportals.
