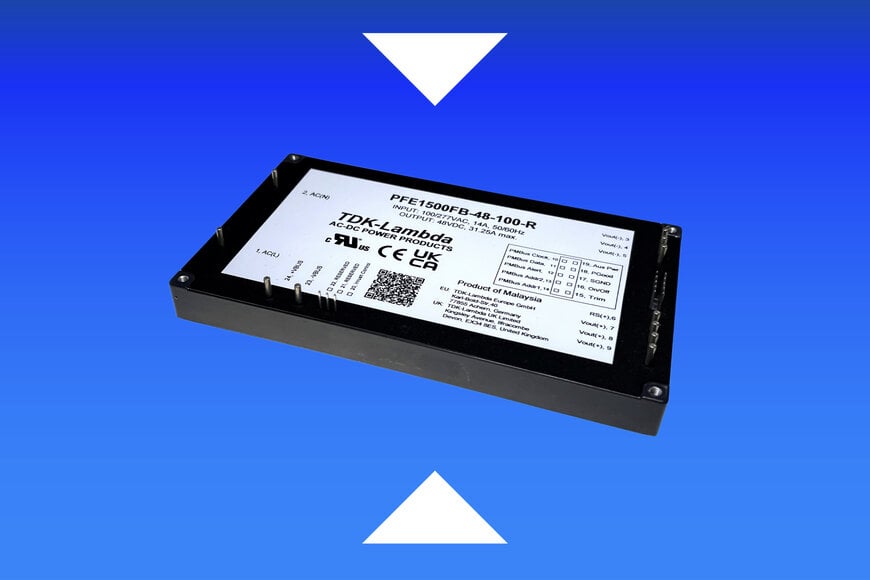

Les modules d’alimentation AC-DC allient puissance et large plage de tension d’entrée
TDK propose les modules d’alimentation AC-DC de la série PFE1500FB qui délivrent puissance nominale de 1500 W et prennent en charge une plage de tension d’entrée de 85 à 305 VAC.
www.tdk.com
Ces modules peuvent également fonctionner à une tension nominale de 277 VAC, comme c’est courant dans les alimentations industrielles et commerciales. Cela facilite leur utilisation dans des applications telles que les systèmes de test et de mesure, la fabrication de semi-conducteurs, les écrans LED, les systèmes laser ainsi que les amplificateurs de puissance RF.
Conception thermique pour une intégration flexible
Le module d’alimentation est équipé d’une plaque de base métallique qui permet un fonctionnement sans refroidissement actif. Il peut ainsi être utilisé dans des boîtiers fermés ou dans des environnements où le refroidissement par convection ou par ventilateur n’est pas réalisable. Une intégration dans des systèmes refroidis par eau est également possible.
La conception du boîtier à cinq faces favorise une gestion thermique efficace tout en contribuant à la réduction des interférences électromagnétiques (EMI). Ces caractéristiques sont particulièrement importantes dans les systèmes électroniques compacts ou sensibles.
Interface numérique pour le contrôle et la surveillance
Le module d'alimentation de la série PFE1500FB est équipé d’une interface PMBus permettant un accès en lecture et en écriture. Cela permet de configurer et de surveiller à distance des paramètres tels que la tension de sortie, la protection contre les surintensités et surtensions, ainsi que les seuils de sous-tension.
De plus, le module prend en charge des fonctions telles que la commande marche/arrêt à distance, un signal Power-Good ainsi qu’une tension auxiliaire de 9,5 à 14 V à 200 mA. Plusieurs modules peuvent fonctionner en parallèle, avec un partage de courant en mode droop, également configurable via le PMBus.
Données électriques et efficacité
La tension de sortie est réglable dans la plage de 38,4 à 57,6 V. Avec une tension d’entrée de 230 VAC, le module atteint un rendement typique de 92 %. La consommation à vide est de 2 W avec la sortie désactivée.
Avec des dimensions de 157,2 × 89,9 × 15,2 mm et un poids de 540 g, le module est conçu pour des applications nécessitant une conception compacte et une haute densité de puissance.
Normes et utilisation dans les applications industrielles
Les modules sont conformes aux normes de sécurité et CEM pertinentes, notamment IEC/UL/CSA/EN62368-1, ainsi qu’aux exigences de EN55032-A (avec filtrage externe) et IEC 61000-4 pour l’immunité aux perturbations. L’isolation électrique est de 3000 VAC entre l’entrée et la sortie, 2500 VAC entre l’entrée et la terre, et 1500 VDC entre la sortie et la terre.
Publié par Natania Lyngdoh, rédactrice pour Induportals — Adapté par IA.
