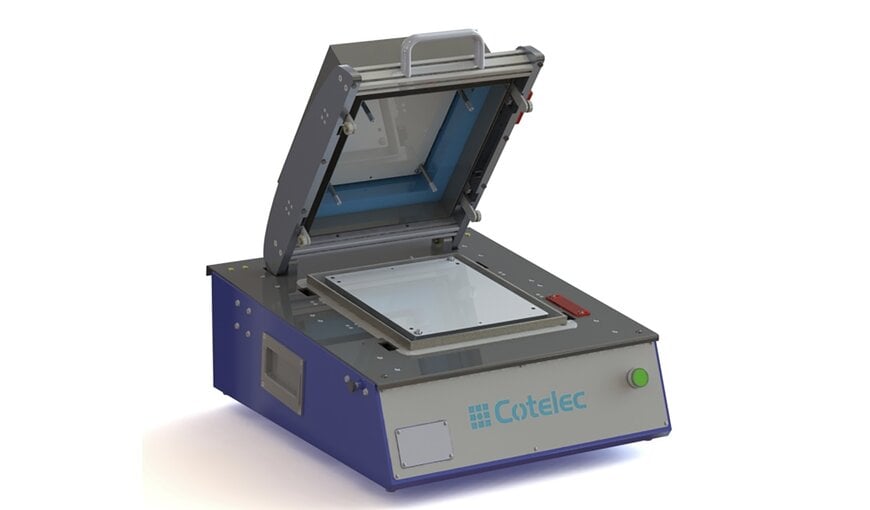

L'interface de test pneumatique se blinde contre les interférences électromagnétiques

Cette interface cible les environnements de production du secteur de l'électronique grand public, mettant notamment en oeuvre des modules Wi-Fi, Bluetooth, 5G, radar et IoT.

Isolation électromagnétique et intégrité du signal
Dans le secteur de l'automatisation industrielle, garantir l'intégrité du signal pendant la phase de contrôle qualité est essentiel pour la fabrication de systèmes électroniques opérant à haute fréquence. L'interface de test utilise une architecture de cage de Faraday pour isoler physiquement l'environnement de test des interférences électromagnétiques (EMI) externes. Disponible dans des configurations présentant une atténuation de -80 dB ou de -100 dB, ce mécanisme d'isolation empêche les interférences entre les canaux et protège les données transmises sensibles pendant les tests. En bloquant les signaux RF externes, l'interface maintient un environnement contrôlé qui garantit une faible perte d'insertion et minimise le taux d'ondes stationnaires (VSWR) sur de larges bandes de fréquences, allant du courant continu (DC) jusqu'à des seuils de plusieurs gigahertz.

Architecture matérielle et intégration système
L'interface dispose d'une surface de test utile de 220 mm sur 250 mm, permettant un déploiement en tant que station en ligne ou cellule autonome. Pour prendre en charge diverses spécifications de composants, l'architecture modulaire s'adapte aux connecteurs RF standards, notamment SMA, SMP, de type N, MCX et MMCX. Cette compatibilité facilite son adaptation à différentes lignes de production, sans nécessiter de révisions complètes du matériel.

Actionnement pneumatique et ergonomie pour les opérateurs
D'un point de vue opérationnel, l'interface intègre un mécanisme de verrouillage pneumatique semi-automatique caractérisé par des séquences d'ouverture automatique et de fermeture manuelle. La libération automatique du presseur accélère le retrait des composants conformes et non conformes, optimisant directement le flux de production. De plus, cette assistance pneumatique atténue la contrainte physique associée au serrage manuel répétitif, réduisant activement le risque de troubles musculo-squelettiques (TMS) pour les opérateurs gérant des cycles de test à fort volume. Construit avec des matériaux adaptés, le châssis mécanique est conçu pour supporter une utilisation industrielle intensive et répétitive tout en subissant une usure mécanique minimale.

Contexte additionnel
Cette section détaille les spécifications techniques et l'analyse comparative concurrentielle non incluses dans le communiqué de presse original.

Sur le marché des dispositifs de test RF et haute fréquence, les interfaces faradisées pneumatiques sont en concurrence avec les boîtiers blindés de fabricants tels qu'Ingun et Virginia Panel Corporation (VPC). Les boîtiers de test RF manuels standards offrent généralement une efficacité de blindage comprise entre -60 dB et -80 dB pour des fréquences allant jusqu'à 6 GHz. En proposant un niveau d'isolation optionnel de -100 dB, l'interface de la série PF2SA-RF80-100 répond à des exigences de test plus strictes pour les applications sensibles aux ondes millimétriques et les modules 5G haute densité. De plus, alors que les boîtiers RF de base nécessitent des mécanismes de verrouillage manuel qui peuvent ralentir les temps de cycle dans la production de masse, l'intégration de l'actionnement pneumatique semi-automatique offre un avantage mesurable en termes de débit pour les environnements d'équipements de test automatisés (ATE).

Publié avec l’assistance de l’IA par Aishwarya Mambet, rédactrice pour Induportals.

www.cotelec.com
