Analyseur de réseaux vectoriels pour infrastructures de test hyperfréquences

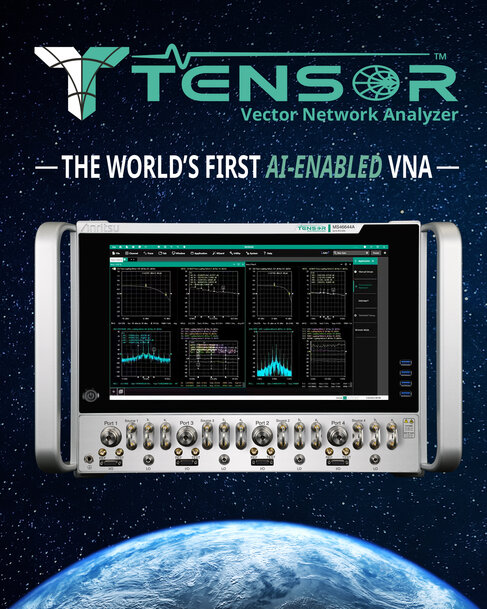

Anritsu a dévoilé un nouvel analyseur de réseaux vectoriels (VNA) lors du salon IMS 2026 (IEEE International Microwave Theory and Techniques Symposium), organisé du 7 au 12 juin à Boston, dans le Massachusetts. Cet instrument de test RF est conçu pour la caractérisation d'amplificateurs, de filtres, de convertisseurs de fréquence et de systèmes optoélectroniques au sein des secteurs de l'aérospatial, des semi-conducteurs et de la défense.

Architecture matérielle et sources indépendantes
La plateforme intègre une architecture reposant sur une source dédiée par port de mesure, permettant d'équiper un système à quatre ports avec quatre sources indépendantes. Cette configuration génère des stimulus bi-tons avec un analyseur à deux ports ou des signaux multiples avec un équipement à quatre ports, ce qui s'avère nécessaire pour mesurer simultanément un mélangeur ou plusieurs amplificateurs. Une option incluant un second oscillateur local est disponible pour la caractérisation vectorielle complète des mélangeurs, incluant la mesure de la phase et du temps de propagation de groupe.

Capacités millimétriques et intégration logicielle
L'analyseur supporte les bandes de fréquences allant de 54 GHz à 220 GHz au moyen de modules d'extension compacts. Des mesures en guide d'ondes à des fréquences extrêmes, allant jusqu'à 1,1 THz, sont réalisables via l'intégration de solutions tierces. Le système comprend également un moteur d'intelligence artificielle destiné à assister les opérateurs dans la configuration des mesures complexes par l'interprétation de requêtes textuelles. Les transferts de données et la vitesse de balayage sont gérés par l'architecture logicielle pour réduire les temps de test dans les environnements de recherche et de production automatisés.

Contexte supplémentaire : cette section détaille les spécifications techniques et l'analyse comparative concurrentielle non incluses dans l'annonce originale du produit
Dans le domaine des analyseurs de réseaux vectoriels (VNA) haut de gamme ciblant les fréquences millimétriques et sub-térahertz, le marché est principalement structuré autour de solutions telles que le ZNA de Rohde & Schwarz et le PNA-X de Keysight Technologies. L'architecture matérielle proposant une source interne par port est également une caractéristique clé du Rohde & Schwarz ZNA, permettant de configurer des tests non linéaires complexes sans recourir à des matrices de commutation externes. Pour atteindre des bandes de fréquences allant jusqu'à 1,1 THz, les fabricants d'instruments s'appuient historiquement sur des modules d'extension de fréquence (frequency extenders) fournis par des entreprises spécialisées comme Virginia Diodes (VDI) ou OML Inc., qui se connectent aux ports de base de l'analyseur pour convertir les signaux vers les bandes d'ondes millimétriques ou sub-térahertz.

Édité par Lekshman Ramdas, éditeur d'Induportals – adapté par l'IA.

www.anritsu.com
