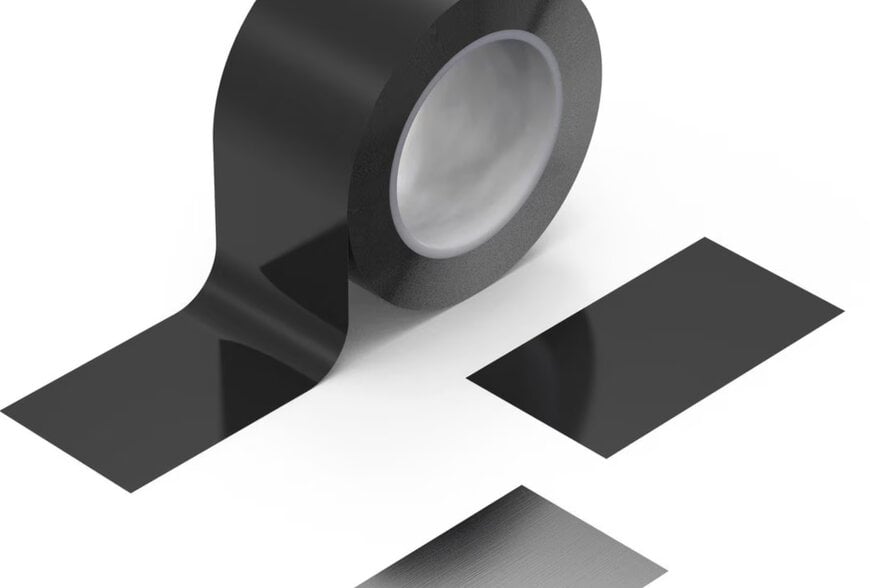

Feuilles absorbantes CEM nanocristallines pour le blindage flexible des boîtiers

La densité croissante des composants électroniques au sein de la chaîne logistique numérique nécessite des technologies de blindage peu encombrantes qui garantissent la conformité aux normes CEM strictes. L'implémentation de ces feuilles absorbantes ultra-fines permet aux développeurs d'atténuer efficacement les émissions électromagnétiques et les champs d'interférence externes sans recourir à des matériaux conventionnels encombrants.

Configuration technique et blindage électromagnétique
Lors des tests CEM pour la conformité aux normes telles que la CISPR 32, les émissions dans la plage de fréquences inférieures représentent souvent un défi majeur. La feuille WE-FNCS atténue spécifiquement les signaux d'interférence électromagnétique dans la plage de fréquences allant de 10 Hz à 120 MHz. Grâce à cette technologie, les boîtiers d'appareils électroniques peuvent être facilement et économiquement équipés pour être conformes aux normes CEM, éliminant ainsi le besoin de recourir au mu-métal conventionnel et souvent coûteux.

Les domaines d'application typiques incluent les composants qui génèrent des champs magnétiques indésirables ou qui y réagissent de manière sensible. Parmi ceux-ci figurent notamment les transformateurs de puissance et les inductances de mode commun (CMC), les convertisseurs CC/CC, les onduleurs et les alimentations à découpage, ainsi que les capteurs à effet Hall et les systèmes d'imagerie médicale, tels que les appareils d'IRM.

Perméabilité évolutive et conception mécanique
La WE-FNCS fonctionne comme un absorbant haute performance dont la structure nanocristalline garantit une perméabilité magnétique exceptionnellement élevée et une forte saturation de flux. En ajustant le nombre de couches nanocristallines internes, les performances d'absorption peuvent être précisément adaptées aux exigences spécifiques de l'application. Ces configurations multicouches permettent une efficacité de blindage optimisée dans des espaces d'installation strictement limités. De plus, le matériau augmente l'efficacité des systèmes de transfert d'énergie sans fil en dirigeant sélectivement le flux magnétique et en minimisant les champs de dispersion.

La conception mécanique de la feuille est adaptée pour une intégration simple lors de la production ou pour une installation dans des appareils déjà finis. Sur la face supérieure, une couche de couverture en PET noir fournit l'isolation électrique nécessaire, tandis que sur la face inférieure, une couche adhésive acrylique permet un montage rapide, sûr et permanent.

La couche supérieure et la couche inférieure sont toutes deux protégées par un film support, qui n'est retiré qu'au moment de l'application de l'absorbant. Würth Elektronik fournit le matériau sous forme de rubans adhésifs ou de sections prédécoupées personnalisées et accompagne de manière proactive les développeurs dans l'intégration technique du produit.

Contexte additionnel : cette section décrit en détail les spécifications techniques et l'analyse comparative concurrentielle non incluses dans l'annonce originale du produit
Sur le marché des matériaux d'interface électromagnétique, les feuilles nanocristallines sont en concurrence directe avec les feuilles de ferrite conventionnelles et les blindages classiques en mu-métal. Les feuilles de ferrite, telles que celles proposées par TDK ou Laird Performance Materials, sont généralement plus épaisses et plus fragiles, ce qui limite leur application sur des surfaces très courbes ou flexibles. Bien que le mu-métal offre d'excellentes propriétés à basse fréquence, il perd considérablement en perméabilité sous contrainte mécanique (comme lors du pliage ou de la coupe) et nécessite souvent un post-traitement thermique complexe (recuit final).

Un concurrent direct sur ce segment est 3M avec sa série Flux Field Directional Material (FFDM), qui vise également l'acheminement du flux magnétique dans les applications NFC ou de charge sans fil. Laird Performance Materials (désormais DuPont) propose également des absorbants hybrides avec la série CoolZorb, qui combinent l'atténuation CEM avec la gestion thermique. La distinction technique de la solution WE-FNCS de Würth Elektronik réside dans sa structure nanocristalline extrêmement fine et incassable, qui maintient sa densité de flux de saturation magnétique élevée même sous de fortes déformations mécaniques, en blindant spécifiquement la plage critique en dessous de 120 MHz sans ajouter de poids significatif ni subir d'usure mécanique.

Édité par Maria Brueva, rédactrice d'Induportals – adapté par l'IA.

www.we-online.com
