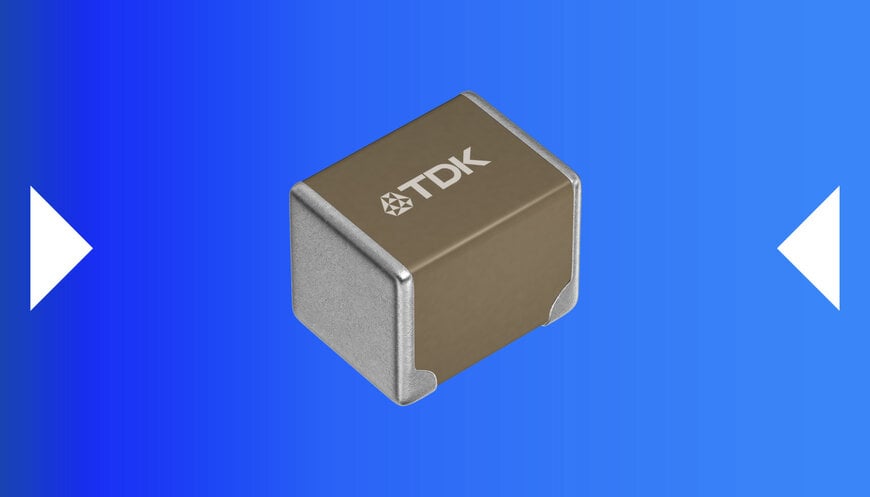

Le condensateur céramique multicouche se glisse dans les espaces contraints

Le composant est conçu pour offrir une terminaison souple et une faible résistance sur les lignes d’alimentation 48 V utilisées dans les serveurs d’intelligence artificielle, les robots humanoïdes et les véhicules électriques.

Structure des électrodes et miniaturisation
La transition vers des applications 48 V dans les équipements industriels et les véhicules électriques nécessite des composants capables de réduire les pertes de puissance et le poids des faisceaux de câbles. Les circuits de lignes d’alimentation nécessitent donc des condensateurs céramiques multicouches avec une tension nominale de 100 V et des valeurs de capacité plus élevées.

Les produits à terminaison souple sont utilisés pour limiter les fissures mécaniques provoquées par les contraintes externes, mais l’ajout d’une couche de résine augmente généralement la résistance série équivalente. TDK remédie à cette limitation avec la série CN grâce à une structure d’électrode en résine spécifique.

Cette configuration matérielle maintient une faible résistance aux bornes, équivalente à celle des produits standard, tout en offrant une capacité deux fois supérieure à celle des condensateurs conventionnels dans le même encombrement de 3,2 × 2,5 × 2,5 millimètres.

Fiabilité des circuits et réduction du nombre de composants
La combinaison d’une capacité élevée et d’une faible résistance permet aux ingénieurs de réduire de moitié le nombre de condensateurs céramiques multicouches nécessaires dans une zone de montage. Cette réduction diminue directement l’encombrement global du circuit et le nombre total de composants.

Dans les applications à haute densité telles que les serveurs d’intelligence artificielle et l’électronique automobile, cette miniaturisation améliore la fiabilité globale du système. Les condensateurs sont qualifiés selon la norme AEC-Q200, qui certifie de leur robustesse mécanique et de leur stabilité électrique dans les environnements automobiles.

La production en série du composant devrait débuter en septembre 2026.

Contexte supplémentaire
Cette section présente des spécifications techniques et une comparaison concurrentielle qui ne figurent pas dans l’annonce initiale du produit.

Sur le marché des condensateurs céramiques multicouches 100 V, la série CN de TDK est en concurrence avec des solutions à terminaison souple proposées par des fabricants tels que Murata et Samsung Electro-Mechanics.

Le composant de TDK présente un encombrement EIA 1210, ou format métrique 3225, pour fournir une capacité de 10 microfarads tout en conservant les caractéristiques thermiques X7R, qui spécifient une variation de capacité de ±15 % sur une plage de température comprise entre −55 et 125 °C.

Les condensateurs comparables de 10 microfarads et 100 V au format 1210, tels que le modèle GCJ32DC72A106 de Murata  et le modèle CL32Y106KCV6PNE de Samsung Electro-Mechanics, utilisent généralement des diélectriques X7S. La spécification X7S autorise une variation de capacité plus importante, de ±22 %, sur la même plage de température.

Pour atteindre une stabilité X7R à 100 V et 10 microfarads, les fabricants concurrents doivent souvent utiliser un boîtier plus grand au format 2220. Le condensateur 3225 de TDK constitue ainsi une solution optimisée pour les conceptions de circuits soumises à des contraintes d’espace.

Édité par Natania Lyngdoh, rédactrice d’Induportals, avec l’assistance de l’IA.

www.tdk.com
