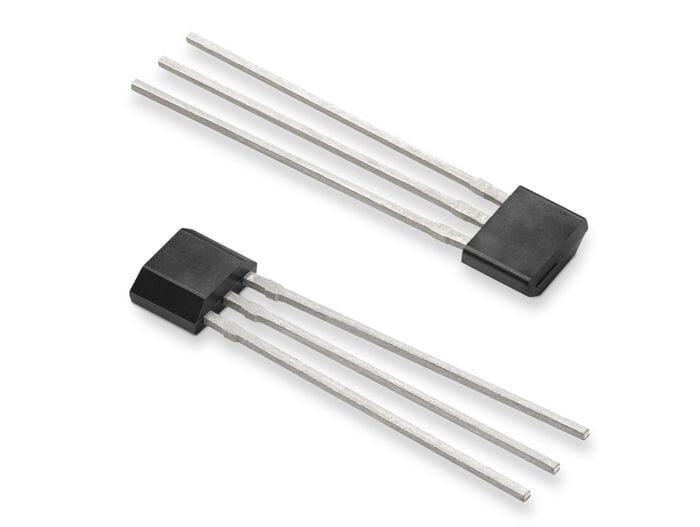

Le commutateur magnétique s’intègre dans un boîtier TO-92
Littelfuse a annoncé l'extension de sa gamme de commutateurs magnétiques TX00 avec le lancement de la référence TX00AT314AMA conçue dans un boîtier traversant TO-92.
www.littelfuse.com
Ce capteur à magnétorésistance à effet tunnel (TMR) intègre les caractéristiques électriques de la version SMT (SOT-23-3) dans un boîtier broché TO-92 adapté au montage traversant.
Architecture interne et performances électriques
Fabriqué en Corée du Sud, le composant associe un élément sensible TMR à un étage de traitement CMOS comprenant un générateur de tension, un amplificateur, un comparateur et une bascule de Schmitt. Cette configuration assure la détection du champ magnétique selon l'axe X (dans le plan parallèle à la surface du boîtier) avec un seuil de sensibilité d'environ 14 Gauss.
Le composant affiche une consommation électrique de 1,5 µA en fonctionnement typique et prend en charge des fréquences de commutation allant jusqu'à 1 kHz. Sa détection est omnipolaire, ce qui lui permet d'adapter sa réponse aux pôles Nord et Sud sans contrainte d'orientation de la polarité. L'hystérésis intégrée vise à éliminer les rebonds de commutation dans les environnements soumis à des interférences électromagnétiques.
Applications et intégration industrielle
Le format TO-92 vise à faciliter le prototypage manuel et l'insertion traversante sur circuit imprimé pour les applications nécessitant un assemblage mécanique spécifique.
Le capteur s'adresse aux équipements fonctionnant sur batterie ou à faible énergie : comptage d'eau, de gaz ou d'électricité (détection d'ouverture et de fraude), capteurs de proximité industriels, outillage portatif et appareils domotiques.
Publié par Youssef Belgnaoui, rédacteur pour Induportals.
