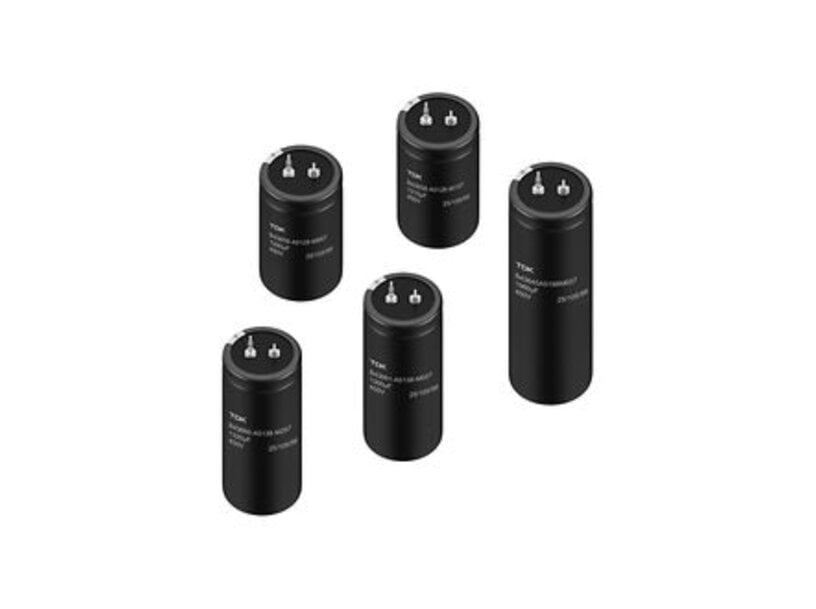

TDK élargit sa gamme de condensateurs snap-in ultra-compacts avec une tension nominale de 500 V pour les serveurs d'IA

TDK Corporation a élargi sa gamme de condensateurs électrolytiques en aluminium snap-in ultra-compacts, portant les seuils de tension à 500 volts en courant continu afin de soutenir la conversion haute densité dans les blocs d'alimentation de serveurs d'intelligence artificielle, les alimentations à découpage industrielles, les systèmes d'alimentation sans interruption (ASI) et les onduleurs photovoltaïques.

Tensions nominales accrues pour la conversion de puissance à haute densité
Les centres de données modernes dédiés à l'intelligence artificielle exigent des unités d'alimentation capables d'assurer un fonctionnement soutenu à forte charge dans un encombrement physique réduit. L'augmentation de la tension nominale de fonctionnement à 500 volts en courant continu permet aux concepteurs d'alimentations de faire fonctionner les étages intermédiaires de bus continu (DC-link) à des tensions de bus plus élevées. Cette approche réduit le courant de circulation global, atténue les pertes résistives à travers les étages de conversion et autorise des densités de puissance supérieures sans nécessiter de composants supplémentaires connectés en série.

Dimensions mécaniques et valeurs de capacité
Le portefeuille élargi englobe les séries B43645, B43657, B43658, B43659, B43660 et B43661. Sur l'ensemble de ces composants, les valeurs de capacité s'échelonnent de 80 microfarads à 2060 microfarads. Les dimensions des boîtiers conservent des diamètres extérieurs compris entre 22 millimètres et 35 millimètres, avec des longueurs totales allant de 25 millimètres à 100 millimètres. Cette large matrice dimensionnelle permet aux ingénieurs matériel d'optimiser l'efficacité du routage sur circuit imprimé au sein d'une grande diversité de châssis montés en rack ou de boîtiers d'alimentation fermés.

Endurance thermique et performances électriques
Les contraintes thermiques continues dans les alimentations à fort taux d'utilisation exigent des composants capables de résister à la dégradation sur de longues périodes de fonctionnement. Les composants snap-in de 500 volts garantissent une durée de vie assignée allant jusqu'à 5 000 heures à une température ambiante de 105 degrés Celsius. En termes de tenue en courant, les composants acceptent des courants ondulés allant jusqu'à 5,39 ampères. L'assemblage physique comprend un boîtier en aluminium isolé par un manchon en polytéréphtalate d'éthylène (PET), un mécanisme de décharge de pression intégré pour évacuer les gaz internes en toute sécurité en cas de défaillance, et des configurations de broches snap-in disponibles en deux bornes standard ou en trois bornes pour empêcher les erreurs de polarité lors de l'assemblage sur circuit imprimé. La robustesse mécanique est certifiée par des essais de résistance aux vibrations selon la norme CEI 60068-2-6, et toutes les versions sont conformes à la directive RoHS. Des calculs thermiques et de charge spécifiques à l'application peuvent être simulés à l'aide de l'outil d'analyse en ligne AlCap du fabricant afin d'estimer la durée de vie opérationnelle sous des profils personnalisés.

Contexte additionnel :
Cette section détaille les spécifications techniques et l'analyse comparative concurrentielle non incluses dans l'annonce initiale du produit.

Les condensateurs électrolytiques en aluminium pour circuits DC-link haute tension fonctionnent principalement dans des architectures d'alimentation comprises entre 400 volts et 550 volts en courant continu. Dans cet espace opérationnel, les solutions snap-in haute densité comparables comprennent les séries KLS et KHE de Nippon Chemi-Con, les séries LGN et LGW de Nichicon, ainsi que la série SLPX de Cornell Dubilier.

Par rapport au seuil de 500 volts, les offres snap-in standard nécessitent souvent un déclassement (derating) ou recourent à des architectures de 450 volts, qui imposent la mise en série de deux condensateurs de 250 volts ou 400 volts associés à des résistances d'équilibrage pour supporter en toute sécurité les crêtes transitoires du réseau. En proposant une valeur nominale de 500 volts dans un boîtier unique avec une endurance allant jusqu'à 5 000 heures à 105 degrés Celsius, les composants TDK éliminent les circuits d'équilibrage et réduisent le nombre de composants discrets sur la carte par rapport aux configurations conventionnelles en série. Les dispositifs de la série KLS de Nippon Chemi-Con offrent des profils d'endurance équivalents à 105 degrés Celsius pour des unités de 450 à 500 volts, mais la tolérance typique au courant ondulé se situe généralement entre 4,0 ampères et 4,8 ampères pour des formats équivalents. Les composants de la série LGW de Nichicon affichent des valeurs nominales à 105 degrés Celsius mais spécifient couramment une limite d'endurance de 2 000 à 3 000 heures. La capacité de courant ondulé de 5,39 ampères et la durée de vie de 5 000 heures à 105 degrés Celsius positionnent cette gamme étendue de 500 volts dans le segment de performance supérieur pour les boîtiers de condensateurs snap-in à cellule unique.

Édité par Natania Lyngdoh, rédactrice d’Induportals, avec l’assistance de l’IA.

www.tdk-electronics.tdk.com
