Capteurs de température NTC haute tension pour l'électronique de puissance

La gestion des charges thermiques dans l'électronique de puissance industrielle haute tension nécessite des ensembles de capteurs qui fournissent une isolation électrique fiable ainsi qu'un retour thermique précis. Pour relever ce défi d'isolation dans les systèmes fonctionnant jusqu'à 4000 V AC, TDK Corporation a introduit les séries de capteurs à coefficient de température négatif (NTC) M704 et M705 pour les environnements exigeants tels que les alimentations de centres de données et les onduleurs photovoltaïques.

Défi technique et principes de fonctionnement
Les systèmes de conversion d'énergie industrielle — y compris les alimentations sans coupure, les blocs d'alimentation et les onduleurs solaires — fonctionnent sous des potentiels électriques sévères et un stress thermique. Une gestion thermique efficace dans ces environnements exige une mesure continue de la température à proximité des composants semi-conducteurs actifs tout en maintenant une rigidité diélectrique stricte pour protéger les circuits de commande contre les transitoires haute tension. Les thermistors à coefficient de température négatif présentent une diminution prévisible de la résistance électrique à mesure que la température augmente, régie par les constantes bêta du matériau. Les ensembles M704 (code de commande : B57704M0103A001) et M705 (code de commande : B57705M0103A001) intègrent des matériaux de conditionnement et d'isolation spécialisés pour atteindre des tensions de tenue diélectrique élevées allant jusqu'à 4000 V AC pour le M704 et 2500 V AC pour le M705, isolant ainsi les circuits de mesure des lignes haute tension dangereuses.

Conception structurelle et spécifications techniques

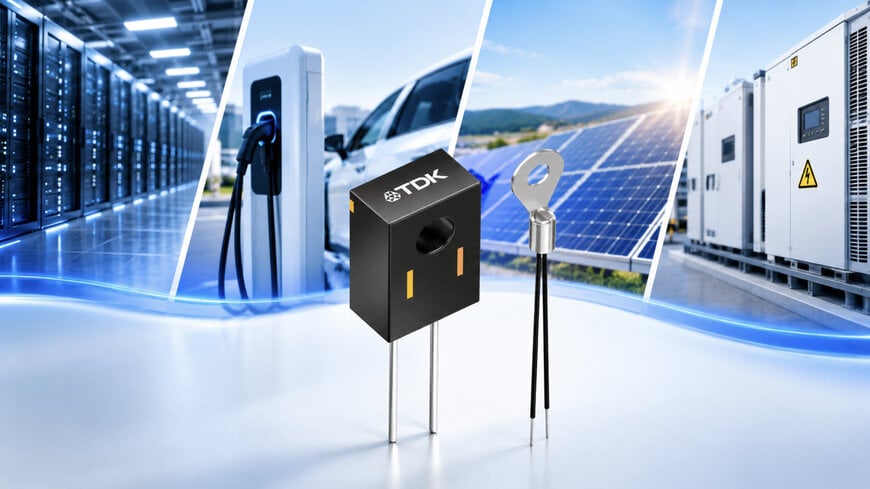

Les deux séries partagent des paramètres électriques fondamentaux, présentant une résistance nominale R25 de 10 kilo-ohms à 25 degrés Celsius, une valeur B25/100 de 3988 Kelvin avec une tolérance de 1 pour cent et une tolérance de résistance de 2 pour cent. Malgré ces caractéristiques électriques communes, leurs conceptions mécaniques ciblent des flux de travail d'intégration distincts. La série M704 est logée dans un boîtier en plastique compact doté d'un entraxe de broches de 3,5 millimètres, conçu spécifiquement pour l'intégration automatisée sur circuit imprimé et l'assemblage rapide par trous traversants sur les lignes de production à grand volume. Elle fonctionne dans une plage de température allant de moins 40 degrés Celsius à plus 125 degrés Celsius. À l'inverse, la série M705 est conçue pour un montage par vis à haute température, étendant son plafond opérationnel jusqu'à plus 180 degrés Celsius. Elle intègre une cosse à anneau avec languette métallique qui établit un couplage thermique direct avec le châssis métallique ou les dissipateurs thermiques. Cette géométrie génère une faible constante de temps thermique d'environ 6,2 secondes sur une plaque métallique, garantissant une réponse transitoire rapide aux fluctuations thermiques.

Intégration industrielle et cas d'utilisation
Dans les déploiements industriels pratiques, ces ensembles de capteurs NTC s'intègrent directement dans des architectures d'électronique de puissance à haute densité. Au sein de l'infrastructure des centres de données, les alimentations sans coupure et les blocs d'alimentation génèrent des charges thermiques intenses tout en manipulant des potentiels de courant alternatif élevés ; l'isolation robuste des M704 et M705 empêche le claquage diélectrique et la corruption des signaux. Dans les bornes de recharge pour véhicules électriques et les systèmes d'onduleurs photovoltaïques, où les composants subissent de fortes variations de température et des contraintes environnementales, le M705 monté par vis offre une stabilité mécanique et un suivi thermique sécurisé sur les dissipateurs thermiques externes. Le montage automatisé sur circuit imprimé du M704 rationalise le débit de fabrication des cartes de commande internes, minimisant la variabilité de l'assemblage et améliorant la fiabilité opérationnelle à long terme.

Contexte supplémentaire :
Cette section détaille les spécifications techniques et les analyses comparatives concurrentielles qui n'étaient pas incluses dans l'annonce originale du produit.

La mesure de température industrielle dans l'électronique de puissance haute tension est régie par des normes de sécurité internationales strictes, notamment les directives de coordination de l'isolation et les exigences de sécurité des composants définies par Underwriters Laboratories et la Commission Électrotechnique Internationale. L'obtention d'une isolation diélectrique jusqu'à 4000 V AC nécessite une gestion minutieuse des lignes de fuite et de l'épaisseur de l'isolation solide à l'intérieur du boîtier du capteur afin de prévenir les décharges partielles sur des cycles de vie opérationnels prolongés. Comparés aux ensembles de thermocouples conventionnels, les thermistors NTC offrent une sensibilité plus élevée et des gradients résistance-température plus raides dans des plages de température modérées, ce qui se traduit par une résolution de mesure plus élevée pour les convertisseurs analogique-numérique à base de microcontrôleurs. L'introduction de thermistors normalisés de 10 kilo-ohms avec des tensions nominales élevées résout un goulot d'étranglement technique persistant dans les équipements de conversion d'énergie, où les capteurs commerciaux standard ne parviennent souvent pas à satisfaire aux exigences d'isolation renforcée sans boîtiers externes volumineux.

Rédigé par Sucithra Mani, rédactrice chez Induportals – adapté par l'IA.
