Les numériseurs 12 bits se connectent à un PC

Conçu pour l'acquisition de données haute vitesse sur 12 bits dans des environnements où l’espace est restreint, les numériseurs de la série ADQ3-USB offre l’ensemble des fonctionnalités de la plateforme ADQ3 dans boîtier compact se connectant à un PC via une liaison USB 3.2. Ils offrent selon les modèles un taux d'échantillonnage pouvant atteindre 10 Géch/s avec une capacité de transfert de données à la vitesse jusqu’à 2 Gb/s vers un PC hôte.

Applications types
Ces numériseurs peuvent être intégrés à des systèmes d'analyse et de détection tels que les spectromètres de masse, les tomographes par cohérence optique à balayage, les LiDAR, les équipements de test automatisés et les plateformes de détection à fibre optique distribuées. Ces équipements génèrent des gigaoctets de données par seconde. Ce qui exige des capacités de traitement en temps réel et de transfert de données à haut débit. Il est en outre souvent essentiel de placer le numériseur à proximité du détecteur afin de préserver l'intégrité du signal.

Conception compacte

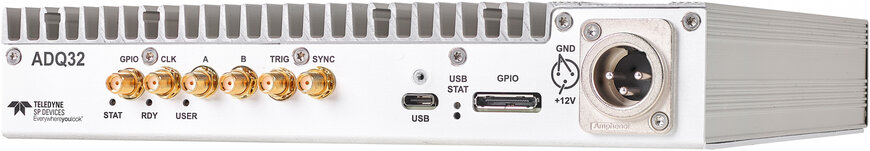

Les numériseurs ADQ3-USB sont logés dans un boîtier robuste sans ventilateur permettant le montage côte à côte de deux unités dans un rack standard 1U de 19 pouces. Grâce à cette conception compacte, les utilisateurs peuvent placer le numériseur à proximité du système de détection. Ce qui minimise la longueur des câbles et réduit les réflexions parasites.

Ces numériseurs, qui prennent en charge un flux de données en continu pouvant atteindre 2 Gb/s via USB 3.2, peuvent intégrés un FPGA intégrées pour le traitement des signaux en temps réel. Les utilisateurs sont ainsi à même d'implémenter des algorithmes spécifiques à l'application directement sur le numériseur, réduisant ainsi le besoin de post-traitement et permettant une prise de décision en temps réel. De grands volumes de données brutes (jusqu'à 20 Gb/s) peuvent être réduits et transférés sans goulots d'étranglement.

 Les numériseurs de la série ADQ3-USB prennent en charge plusieurs progiciels adaptés aux besoins spécifiques des applications, notamment :

• FWDAQ pour l'acquisition de données standards
• FWATD pour le calcul de la valeur moyenne des formes d'onde
• FWPD pour la détection d'impulsions
• DEVDAQ pour le développement FPGA personnalisé.

Les modèles de la série offrent différents taux d'échantillonnage (jusqu’à 10 Géch./s), bandes passantes (760 MHz à 2 GHz) et nombres de canaux (1 ou 2). Par exemple, l'ADQ32-USB procure un échantillonnage de 2,5 Géch/s et une bande passante de 2,5 GHz, tandis que l'ADQ35-USB prend en charge jusqu'à 10 Géch/s pour les applications ultra-rapides.
