Une antenne CMS taillée pour les communications 4G LTE et le GNSS

Leankon propose une antenne montable en surface destinée à prendre en charge les technologies de communication sans fil 4G LTE et les systèmes de navigation par satellite.

  www.leankon.com
Une antenne CMS taillée pour les communications 4G LTE et le GNSS

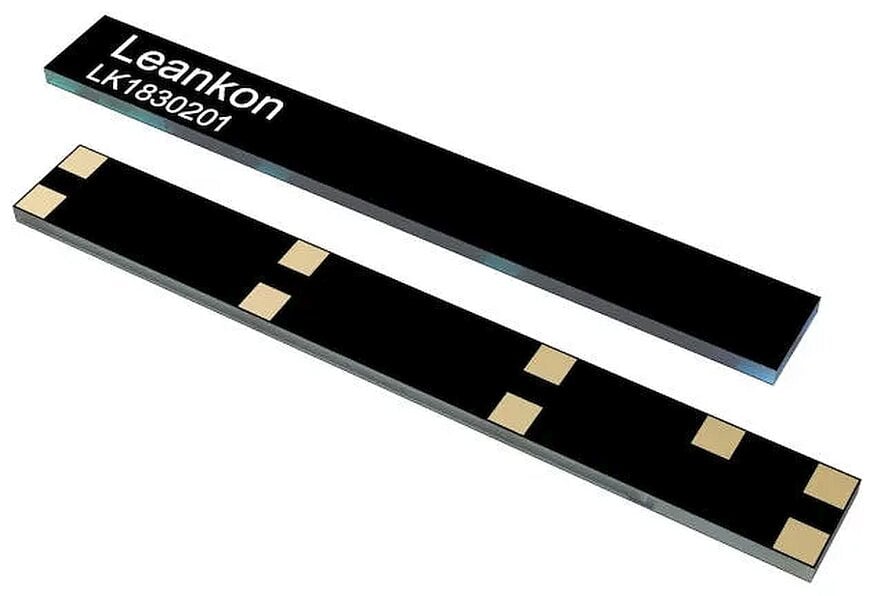

De faibles dimensions (40 x 5 x 1 mm) et conçue pour être montée en surface (CMS, l’antenne GNSS 4G LTE de la série LK1830201 de Leankon couvre trois bandes simultanément via un seul port 50 Ω :

  • 698 – 960 MHz : < -6 dB de perte de réflexion, < 3 VSWR, > 60 % d’efficacité de rayonnement, gain de crête de 1,4 dBi
  • 1 710 – 2 690 MHz : < -7 dB de perte de réflexion, < 2,6 VSWR, > 65 % d’efficacité de rayonnement, gain de crête de 3,5 dBi
  • 1 559 – 1 610 MHz : < -3 dB de perte de réflexion, < 5,8 VSWR, > 32 % d’efficacité de rayonnement, gain de crête de 1,5 dBi

L'antenne est conçue pour être montée à plat sur le bord d'un circuit imprimé, entourée d'une zone d'exclusion. La surface totale nécessaire est donc de 40 x 10,9 mm si elle traverse entièrement l'extrémité du circuit imprimé, ou de 65 x 10,9 mm si elle est placée dans un coin. L’adpatation nécessite généralement une inductance et un condensateur.

Correctement montée, il s'agit d'une antenne monopôle omnidirectionnelle à polarisation linéaire, capable de supporter 5 W et fonctionnant entre -40 et +125 °C.

Selon son fabricant basé Shanghai, le diagramme de rayonnement omnidirectionnel de cette antenne offre des performances sans fil constantes sur toutes les bandes de fréquences prises en charge : 4G LTE, NB-IOT, LTE CAT M et GNSS L1.

www.leankon.com
