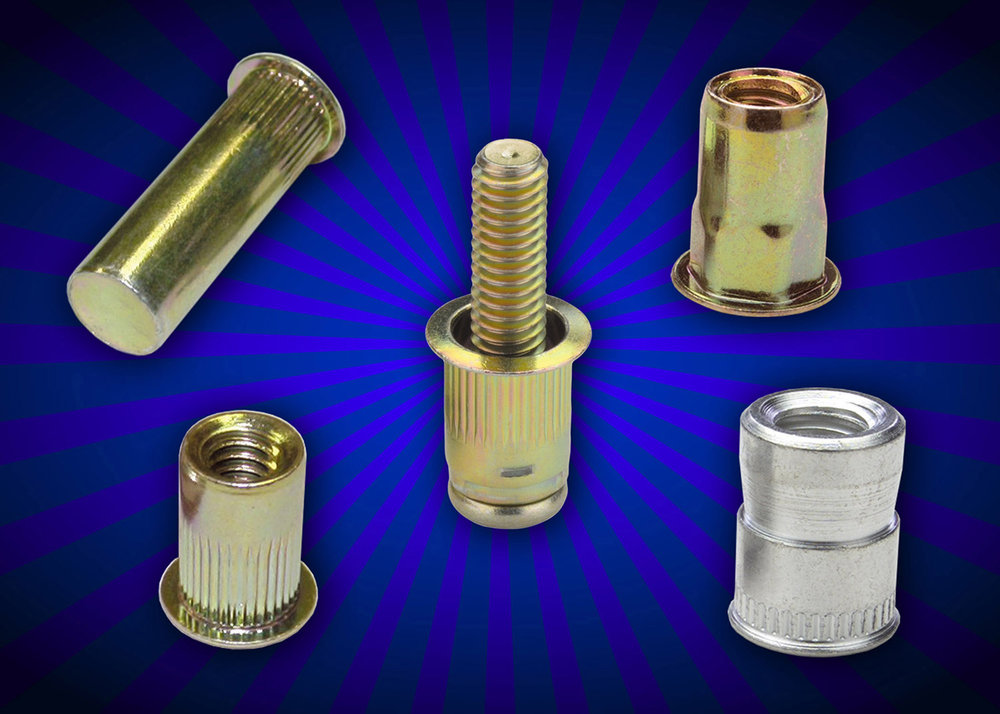

Les inserts filetés borgnes ATLAS® SpinTite® offrent des filetages permanents sur les applications à tôle mince dotées d’un accès sur un seul côté
Les inserts filetés borgnes SpinTite® de la marque ATLAS® de PennEngineering® offrent des filetages robustes, permanents et réutilisables, idéaux pour les tôles minces sur lesquelles l’accès peut se faire d’un seul côté.
L’installation se fait par la face « avant », à l’aide de la technologie Spin-spin. Les inserts sont ainsi montés de façon permanente sur la face « arrière », du côté de la vis de serrage permettant d’achever la fixation. La capacité d’installation dite « borgne » convient particulièrement aux applications telles que les tuyaux, les extrusions ou autres applications où l’accès à la face arrière est limité voire inexistant.
Ces inserts, en acier, en aluminium ou en acier inoxydable, remplacent idéalement les trous taraudés, les écrous soudés, les vis auto-perceuses ou auto-taraudeuses ainsi que les applications boulonnées nécessitant des pièces libres. Ils permettent des applications avec fixations au plus près du bord de la plaque et peuvent être installés à n’importe quelle étape de la production (y compris après application de la peinture sur les assemblages). En fonctionnement, les inserts affichent un filetage ultra résistant et une excellente résistance au couple de foirage.
Les inserts ATLAS SpinTite sont conçus pour une utilisation sur des panneaux ou tôles de tous types de dureté ou constitués de tout type de matériau (y compris métal, plastique ou fibre de verre) et d’une épaisseur minimale de 0,51 mm. Ils peuvent par ailleurs permettre d’assembler des matériaux de nature différente pendant l’installation, ce qui évite d’avoir à réaliser des opérations de soudage ou autres opérations secondaires, et représente un gain de temps et d’argent pendant la production.
Cette famille d’inserts comprend des versions à épaisseur de tête réduite semi-hexagonales, à tête fine et à corps de fixation nervuré ou à paroi de corps mince, ainsi que des versions à tête rétreinte. Différentes dimensions et types de filetage sont disponibles pour ces inserts, allant de à #6-36 à 1/2-13 et de M4 à M12 selon les versions. Des inserts personnalisés sont également disponibles sur commande, pour répondre aux besoins spécifiques d’une application.
Retrouvez sur www.pemnet.com des spécifications détaillées, des modèles et dessins de fixations et des données de performance (Catalogue ATLAS) pour ces inserts conformes aux spécifications RoHS.
