Les modules visent à simplifier l'intégration de la technologie PNT
Les modules oscillateurs GNSS de Microchip entendent simplifier l'intégration des technologies de positionnement, de navigation et de synchronisation (PNT) utilisées par une variété d'applications aérospatiales et de défense.
www.microchip.com
Les applications aérospatiales et de défense reposent sur les technologies de positionnement, de navigation et de synchronisation (PNT, Position, Navigation and Timing) qui doivent présenter un couple précision/fiabilité requis pour mener leurs missions. Cependant, l’intégration des technologies PNT aux systèmes nécessite des connaissances approfondies. Pour simplifier le processus de développement, Microchip Technology annonce le lancement de son offre de modules d’oscillateurs GNSS (GNSSDO), qui intègrent les technologies d’horloge atomique embarquée et d’oscillateur de la société, dont l’horloge CSAC (Chip-Scale Atomic Clock), l’horloge MAC (Miniature Atomic Clock) et des oscillateurs à quartz OCXO (Oven-Controlled Quartz).
Les modules GNSSDO (GNSS Disciplined Oscillator) traitent les signaux de référence envoyés par le GNSS ou par une source d'horloge alternative et disciplinent l’oscillateur embarqué, c’est-à-dire qu’ils le synchronisent selon le signal de référence, permettant d’afficher une synchronisation précise, une stabilité appropriée et les performances requises en maintien qui répondent aux besoins des applications critiques. Ces modules GNSSDO sont utilisés par les applications militaires et de défense, mettant en œuvre des radars, des systèmes de communication par satellites (SATCOM), des radios mobiles, des plateformes de véhicules et autres applications PNT critiques, y compris en environnement privé de signal GNSS.
Un module GNSSDO se comporte comme un sous-système PNT au sein d’un plus grand système, ou bien comme un système autonome, fournissant la précision de synchronisation essentielle pour tout système hautes performances. Les oscillateurs locaux utilisés dans les modules GNSSDO sont conçus et fabriqués par Microchip. Des microcontrôleurs 32 bits et des FPGA SmartFusion® 2 Parmi de Microchip font partie des autres composants du module.

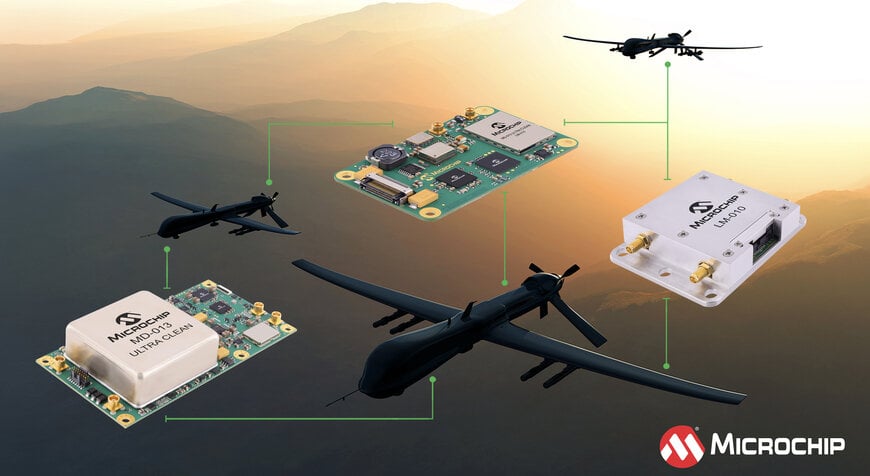

Les nouveaux modules GNSSDO :
Le MD-013 ULTRA CLEAN est le module GNSSDO standard de Microchip qui présente les meilleures performances. Il prend en charge plusieurs constellations GNSS, dont GPS, Galileo, BeiDou et NavIC, tout comme une entrée de référence externe. Ce module est conçu avec un oscillateur à quartz thermostaté (OXCO), qui permet des sorties avec un très faible bruit de phase et des caractéristiques de stabilité en fréquence à court terme. Les spécifications respectives pour les performances du bruit de phase sont de -119 dBc/Hz à une dérive de 1 Hz et un plancher de bruit de -165 dBc/Hz. La stabilité en fréquence à court terme, mesurée selon la déviation d’Allan (ADEV), est de 3E-13 à 1 s tau, 6E-13 à 10 s tau et 9E-13 à 100 s tau. Ce module peut générer un signal 1 PPS TTL, une onde sinusoïdale de 10 MHz et des sorties d’onde carrée 10 MHz, qui sont disciplinées par un émetteur-récepteur GNSS embarqué à simple bande et à 72 canaux, avec la possibilité de mise à niveau vers un émetteur-récepteur multi-GNSS configurable, à double bande L1/L2 ou L1/L5.
Le MD-300 est un module GNSSDO pour environnements sévères, disponible avec une empreinte de 3,81 x 6,35 cm (1,5 x 2,5 po). Il intègre un OCXO ou TCXO MEMS en tant qu’oscillateur local, offrant une faible sensibilité aux accélérations, une haute tolérance aux chocs et aux vibrations, ainsi qu’une faible sensibilité aux transitoires thermiques. Grâce à ses performances SWaP (taille, poids, puissance), ce module convient aux applications comme les drones et les « manpacks » (équipements portables). Il peut discipliner selon un émetteur-récepteur GNSS embarqué ou une référence externe et des signaux de sortie hautes performances 10 MHz et 1 PPS.
Le LM-010 est un module discipliné PPS qui fournit une synchronisation précise pour les applications en orbite terrestre basse (LEO, Low Earth Orbit) qui nécessitent la tolérance aux radiations ainsi qu’une très bonne stabilité et d’excellentes performances en maintien. En tant que module de plateforme standard, ce module génère un signal 1 PPS TTL et des sorties sinusoïdales 10 MHz, qui sont disciplinées selon une entrée de référence externe. Le module embarque un oscillateur OCXO corrigé numériquement de Microchip, ou un CSAC SA.45 à faible puissance.
Les modules GNSSDO de Microchip utilisent un protocole de communication série standard et une interface graphique pour commander et contrôler l’unité. De nombreux paramètres peuvent être configurés à l’aide du logiciel, comme les entrées, les sorties, la commutation automatique, les paramètres de maintien, le suivi GNSS et les mesures GNSS brutes, ainsi que les messages de rapports issus de l’interface série.
Outils de développement
Le portefeuille GNSSDO est compatible avec le logiciel VDOM3 de Microchip, ainsi qu’avec une interface graphique, afin d’aider les développeurs à ajuster les paramètres de performance des modules GNSSDO, ainsi qu’à tester l’intégration de ces produits dans leurs systèmes. Le kit d’évaluation MD-01X est également disponible pour connecter et surveiller les GNSSDO de la série MD-01.
www.microchip.com
