L’ampli-op gagne en compacité et en efficacité énergétique
L’amplificateur opérationnel CMOS de Rohm de la série LR1901GXZ est optimisé pour une utilisation comme amplificateur de détection dans des appareils présentant des contraintes de place et de consomation énergétique.
www.rohm.com
Les appareils alimentés par batterie réclament des contrôles plus sophistiqués. Ce qui nécessite d’y intégrer des capteurs détectant des paramètres tels que la température, l’humidité, les vibrations, la pression et le débit – ainsi que des amplificateurs opérationnels utilisés pour amplifier les signaux de ces capteurs.
En réponse à ces besoins, Rohm a fait progresser ses technologies de processus, d’encapsulation et de circuit Nano Energy™ propriétaire pour développer un ampli op répondant à trois exigences clés : une plus faible consommation d’énergie, une précision accrue et une taille compacte. Le nouveau modèle TLR1901GXZ présente une empreinte de moins de 1mm2 en adoptant un boîtier WLCSP (Wafer Level Chip Scale Package) avec un pas de bille de 0,35mm, tout en offrant un courant de fonctionnement de 160nA (typ.). Cela contribue non seulement à un montage à haute densité dans les appareils où l’espace est limité, mais aussi à une durée de vie de la batterie nettement supérieure.

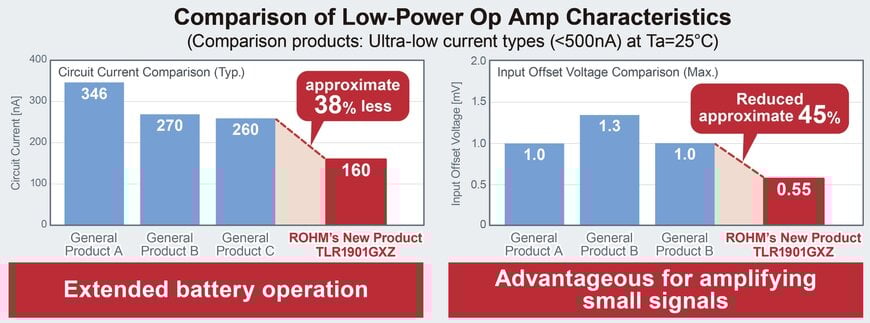

De plus, cet amplificateur opérationnel présente une tension d’offset d’entrée de seulement 0,55mV (max.). Selon son fabricant, cela représente une réduction d’environ 45% par rapport aux produits typiques du marché. Une dérive de température maximale de la tension d’offset d’entrée de 7µV/°C assure un fonctionnement de haute précision sur la plage de température de fonctionnement.
La flexibilité de conception peut être encore améliorée en associant l’ampli op avec des résistances ultra-compactes polyvalentes de Rohm, telles que les résistances MCR004 (0402 métrique / 01005 pouce) et MCR006 (0603 métrique / 0201 pouce) pour des applications telles que l’ajustement du gain. La série MCR004 comprend la référence MCR004E : une option respectueuse de l’environnement, entièrement sans plomb, conçue pour soutenir les conceptions durables. Des cartes d’adaptation comprenant des circuits intégrés en boîtier SSOP5 sont également proposées pour faciliter les évaluations initiales et les analyses de remplacement.

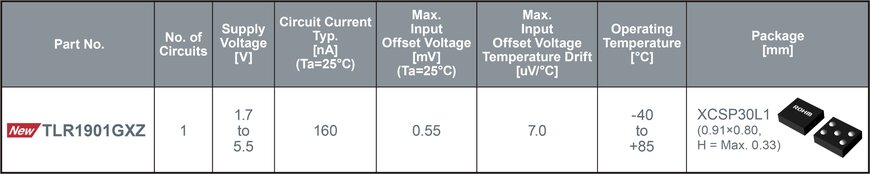

Caractéristiques principales du produit
Exemples d’applications
En réponse à ces besoins, Rohm a fait progresser ses technologies de processus, d’encapsulation et de circuit Nano Energy™ propriétaire pour développer un ampli op répondant à trois exigences clés : une plus faible consommation d’énergie, une précision accrue et une taille compacte. Le nouveau modèle TLR1901GXZ présente une empreinte de moins de 1mm2 en adoptant un boîtier WLCSP (Wafer Level Chip Scale Package) avec un pas de bille de 0,35mm, tout en offrant un courant de fonctionnement de 160nA (typ.). Cela contribue non seulement à un montage à haute densité dans les appareils où l’espace est limité, mais aussi à une durée de vie de la batterie nettement supérieure.
De plus, cet amplificateur opérationnel présente une tension d’offset d’entrée de seulement 0,55mV (max.). Selon son fabricant, cela représente une réduction d’environ 45% par rapport aux produits typiques du marché. Une dérive de température maximale de la tension d’offset d’entrée de 7µV/°C assure un fonctionnement de haute précision sur la plage de température de fonctionnement.
La flexibilité de conception peut être encore améliorée en associant l’ampli op avec des résistances ultra-compactes polyvalentes de Rohm, telles que les résistances MCR004 (0402 métrique / 01005 pouce) et MCR006 (0603 métrique / 0201 pouce) pour des applications telles que l’ajustement du gain. La série MCR004 comprend la référence MCR004E : une option respectueuse de l’environnement, entièrement sans plomb, conçue pour soutenir les conceptions durables. Des cartes d’adaptation comprenant des circuits intégrés en boîtier SSOP5 sont également proposées pour faciliter les évaluations initiales et les analyses de remplacement.
Caractéristiques principales du produit
Exemples d’applications
- Appareils grand public : appareils connectés personnels, appareils intelligents, capteurs de mouvement, etc.
- Équipements industriels : détecteurs de gaz, alarmes incendie, enregistreurs d’instruments de mesure portatifs, capteurs environnementaux pour l’IoT, etc.
