Modules électroniques standard pour la conception de systèmes embarqués

Les fabricants d'équipements d'origine qui conçoivent du matériel industriel connecté et des équipements audio font face à d'importants retards d'ingénierie causés par les pénuries de composants discrets et la complexité des cycles de certification réglementaire. Pour résoudre ces goulets d'étranglement dans le développement, le prestataire de services de fabrication électronique Ryder Industries a introduit une gamme de modules électroniques standard couvrant la connectivité sans fil pour l'internet des objets, l'amplification audio de classe D et la conversion de puissance dans les secteurs du bâtiment intelligent, de la gestion énergétique, du médical et de l'audio professionnel.

Surmonter les contraintes de la chaîne d'approvisionnement et des logiciels embarqués en ingénierie matérielle
La conception sur mesure de schémas de circuits de radiofréquence et d'étages de conversion de puissance à partir de semi-conducteurs discrets exige une expertise d'ingénierie spécialisée, de longues itérations de routage et des délais d'approvisionnement étendus. Lorsque des circuits intégrés clés deviennent indisponibles en raison de perturbations du marché, les équipes matérielles sont fréquemment contraintes de reconcevoir les cartes de circuits imprimés et de répéter les essais de conformité réglementaire. De plus, l'approvisionnement en modules tiers standard enferme souvent les fabricants d'équipements d'origine dans des écosystèmes logiciels propriétaires, restreignant l'accès au code source sous-jacent et limitant le contrôle à long terme sur les fonctionnalités du produit.

L'intégration de blocs fonctionnels préconçus et validés permet aux équipes d'ingénierie de contourner la conception de circuits de base et de concentrer les ressources internes sur les caractéristiques spécifiques à l'application qui différencient le produit final. En associant un matériel standardisé à des architectures de logiciels embarqués accessibles, les fabricants peuvent sécuriser l'approvisionnement en composants tout en conservant l'entière titularité de leur propriété intellectuelle.

Spécifications de connectivité sans fil et d'architecture de puissance

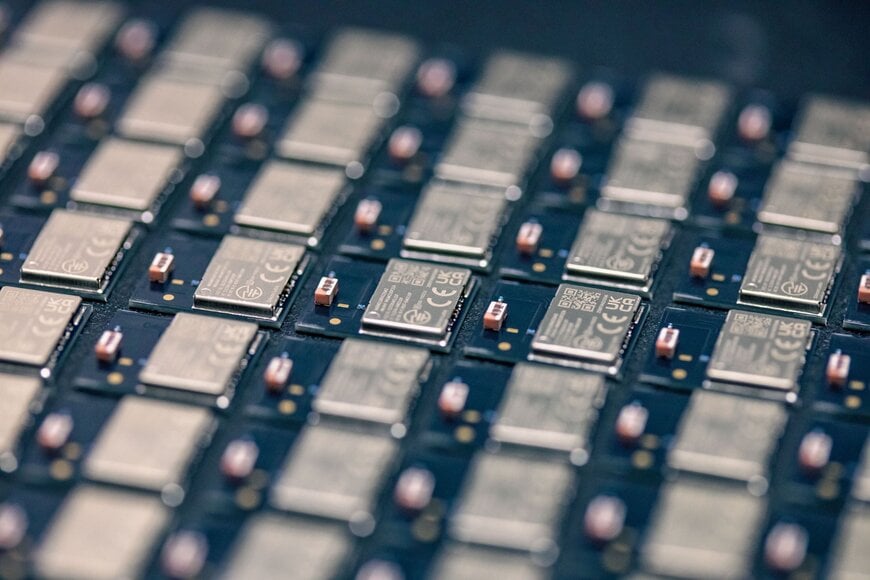

La gamme modulaire de Ryder Industries englobe plusieurs protocoles de communication sans fil adaptés aux exigences spécifiques de bande passante, de portée et de bilan énergétique dans les déploiements de l'internet des objets. Pour les appareils à courte portée sensibles à la consommation d'énergie, l'entreprise fournit un module Bluetooth 5.4 capable d'assurer une communication bidirectionnelle à faible consommation et un réseau maillé. Pour les infrastructures industrielles et étendues, la gamme comprend des modules Wi-Fi 6, LoRa et Wi-SUN. La configuration Wi-SUN est conçue spécifiquement pour prendre en charge les réseaux sans fil extérieurs à grande échelle et à faible consommation, tels que les compteurs intelligents et les infrastructures municipales.

Au-delà des communications par radiofréquence, le catalogue répond aux exigences d'alimentation électrique à haut rendement et d'ingénierie acoustique. Pour les systèmes audio professionnels et grand public, Ryder Industries propose le modèle RSD200A, un module amplificateur de puissance de classe D de 200 W. Pour supporter les charges acoustiques sans nécessiter la conception sur mesure d'un étage de puissance, la gamme d'amplificateurs est complétée par des modules d'alimentation à découpage dédiés, conçus spécifiquement pour l'intégration dans des équipements audio.

Accélération de la compatibilité électromagnétique et des flux de production
L'un des principaux obstacles à la mise sur le marché de matériel connecté et d'électronique de puissance à découpage consiste à réussir les essais de compatibilité électromagnétique. La commutation à haute fréquence dans les amplificateurs de classe D, les alimentations à découpage et les émetteurs radio génère intrinsèquement des interférences électromagnétiques susceptibles de retarder la certification finale du produit. Ryder Industries atténue ce risque en soumettant ses modules à des essais en laboratoire externe et à une validation par rapport aux exigences pertinentes de compatibilité électromagnétique avant la livraison. Bien que les fabricants d'équipements d'origine doivent toujours effectuer les essais de conformité finaux sur leurs boîtiers complets, l'intégration d'un sous-ensemble prévalidé réduit la probabilité de défaillances tardives liées aux émissions rayonnées ou conduites.

D'un point de vue opérationnel et d'approvisionnement, le développement interne de modules via un partenaire de services de fabrication électronique offre une flexibilité lors des pénuries de silicium. Wilson Chan, vice-président de l'ingénierie chez Ryder Industries Ltd, a indiqué qu'après qu'un client a subi des ruptures d'approvisionnement avec un composant tiers existant, l'équipe d'ingénierie a développé un module alternatif articulé autour du même circuit intégré de radiofréquence. Comme le fabricant développe également le logiciel embarqué sous-jacent, il fournit aux clients le code source permettant de garder le contrôle sur l'architecture logicielle, réduisant ainsi les coûts unitaires d'environ 30 pour cent par rapport au module commercial équivalent tout en stabilisant la chaîne d'approvisionnement.

Contexte supplémentaire :
Cette section détaille les spécifications techniques et les analyses comparatives concurrentielles non incluses dans l'annonce initiale du produit.

En ingénierie des systèmes embarqués, l'adoption de sous-ensembles sans fil et de puissance précertifiés reflète une évolution sectorielle s'éloignant des conceptions discrètes au niveau de la puce, en particulier pour les volumes de production faibles à moyens. Les conceptions discrètes de radiofréquence exigent une adaptation d'impédance de précision, un réglage d'antenne et des empilements multicouches de cartes de circuits imprimés, ainsi que des certifications obligatoires d'émetteurs intentionnels selon des cadres réglementaires tels que la directive sur les équipements radioélectriques en Europe et les règles de la partie 15 de la Commission fédérale des communications aux États-Unis. L'utilisation de modules prévalidés permet aux équipes d'ingénierie de réduire les risques liés à la certification et de raccourcir les délais de mise sur le marché de plusieurs mois.

Sur le plan des performances techniques, les protocoles sélectionnés pour cette gamme répondent à différents niveaux de la hiérarchie sans fil industrielle. Le protocole Bluetooth 5.4, normalisé par le groupe d'intérêt spécial Bluetooth, a introduit la diffusion périodique avec réponses et les données de diffusion chiffrées, permettant une communication bidirectionnelle sans connexion avec des milliers de nœuds finaux dans des réseaux de capteurs à très faible consommation et des étiquettes électroniques de gondole. Dans les environnements extérieurs des services publics et des villes intelligentes, Wi-SUN fonctionne selon la norme IEEE 802.15.4g, offrant un réseau maillé auto-cicatrisant sous le gigahertz qui prend généralement en charge des débits de données allant jusqu'à 300 kbit/s avec une latence plus faible et un débit supérieur à ceux des architectures LoRaWAN standard, lesquelles privilégient une portée point à multipoint de plusieurs kilomètres au détriment de la bande passante.

Dans le domaine de l'audio et de la conversion de puissance, l'amplification de classe D utilise la modulation de largeur d'impulsion pour commuter rapidement les transistors de sortie entre le blocage et la saturation. Cette topologie de commutation atteint des niveaux de rendement énergétique dépassant 85 à 90 pour cent, contre environ 50 à 65 pour cent pour les amplificateurs linéaires traditionnels de classe AB. Dans une enveloppe de puissance de sortie continue de 200 W comme celle du modèle RSD200A, un rendement élevé réduit considérablement la dissipation thermique, permettant aux concepteurs de systèmes d'éliminer les grands dissipateurs thermiques externes et de réduire les dimensions globales du boîtier. L'association d'étages de classe D avec des alimentations à découpage audio dédiées réduit encore le poids du système en remplaçant les transformateurs toroïdaux linéaires volumineux de 50/60 Hz par des topologies à découpage haute fréquence, bien qu'un filtrage rigoureux soit nécessaire pour éviter l'intermodulation de la fréquence de découpage dans le spectre audible.

Édité par Sucithra Mani, rédactrice chez Induportals – adapté par l'IA.
