Des connecteurs de cartes adaptés aux applications automobiles

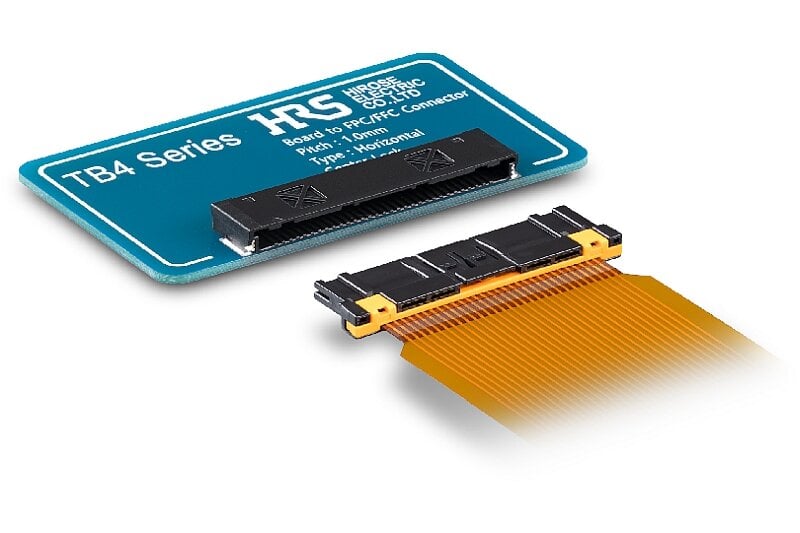

Hirose Electric propose les connecteurs FPC/FFC-carte de la série TB4 répondant aux exigences des applications automobiles.
www.hirose.com
Ces connecteurs, conformes à la norme USCAR-2, supportent des températures allant jusqu'à 125 °C, répondant ainsi aux exigences automobiles et permettant leur installation à proximité du compartiment moteur.
L'assemblage s'effectue en insérant le FPC/FFC dans le boîtier de la fiche et en le fixant à l'aide du dispositif de retenue. De plus, le dispositif de retenue assure la stabilité mécanique et le maintien des bornes. En éliminant les bornes traditionnelles, les connecteurs de la série TB4 permettent un gain de poids et d'espace.
Ces connecteurs présentent un pas de 1,0 mm et une hauteur d'accouplement de 4,5 mm, optimisant ainsi leur encombrement.
La structure en deux parties des connecteurs permet un accouplement grâce à un système de guidage qui évite les désalignements et les dommages causés par une insertion incorrecte.
Pour garantir la sécurité de l'opérateur, les connecteurs intègrent un dispositif de protection des doigts dans la prise, qui est suffisamment profonde pour éviter tout contact accidentel avec les éléments conducteurs. De plus, le guide de protection de la fiche empêche tout contact avec les contacts. Cela prévient les risques de choc électrique, renforce la fiabilité et prévient les dommages dus à un accouplement incorrect.
Ces connecteurs sont adaptés aux applications des secteurs de l'automobile, aux systèmes de gestion de batterie, aux calculateurs ADAS, aux modules de batteries, aux équipements industriels...
Principales caractéristiques :
- Pas de contact : 1,0 mm
- Nombre de contacts : 10, 16, 30
- Courant nominal : 1 A
- Tension nominale : 100 V CA/CC
- Plage de température de fonctionnement : -40 à +125 °C
- Cycles d'accouplement : 10
- Résistance de contact : 25 mΩ
