Capteurs capacitifs pour le contrôle de planéité des wafers

Des capteurs capacitifs de déplacement sont utilisés dans la fabrication de semi-conducteurs afin de mesurer en temps réel la planéité des wafers pendant les procédés de hybrid bonding. Cette technologie prend en charge l’alignement adaptatif des unités de bonding en détectant les déformations et différences de hauteur à la surface des wafers.

Mesure de planéité en temps réel pour le hybrid bonding
Le hybrid bonding est une technologie avancée d’interconnexion dans la fabrication de semi-conducteurs, dans laquelle des wafers ou des puces électroniques sont directement reliés par des surfaces de contact en cuivre, sans utiliser de billes de soudure conventionnelles. Ce procédé est de plus en plus utilisé dans les architectures die-to-wafer (D2W) et wafer-to-wafer (W2W) pour les boîtiers semi-conducteurs à haute densité.

Dans ces applications, la planéité des wafers constitue un paramètre essentiel pour la stabilité du bonding, la connectivité électrique et le rendement de production. Même de faibles déviations de surface peuvent entraîner des erreurs d’alignement ou des défauts de bonding pendant le processus d’assemblage.

Les capteurs capacitifs de déplacement permettent la mesure sans contact de la géométrie des wafers, y compris les flexions, torsions et déformations locales. Les capteurs fournissent des données de mesure haute résolution nécessaires au positionnement adaptatif et au nivellement des unités de bonding dans les environnements de production de semi-conducteurs.

Inspection inline des wafers et nivellement adaptatif

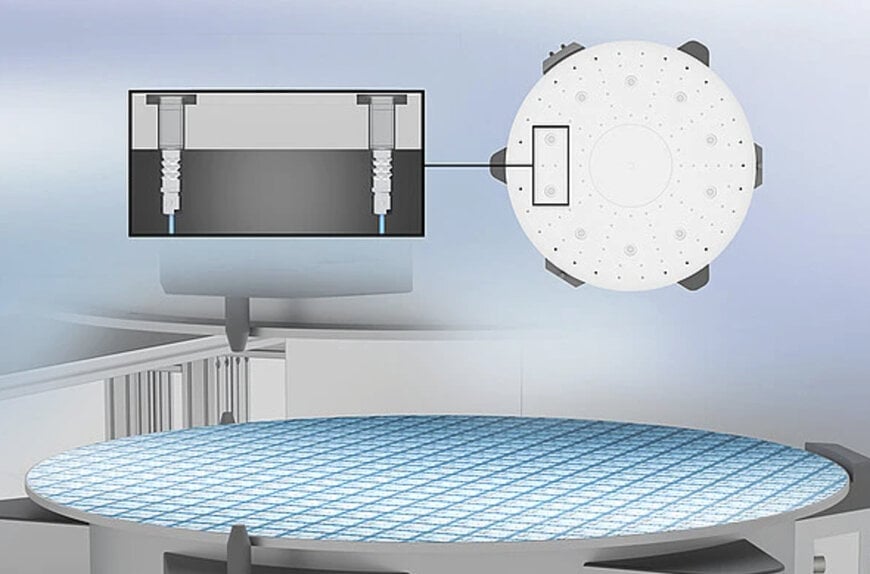

Selon l’application de mesure, des réseaux de capteurs analysent les surfaces du wafer supérieur et inférieur afin de détecter des reliefs locaux, des creux, des inclinaisons ou la déformation globale du wafer. Les données de mesure obtenues sont intégrées dans des systèmes actifs de correction de position des plateaux de wafers.

Lorsque des écarts de hauteur sont détectés, l’unité de bonding peut être ajustée sur l’axe Z à l’aide d’actionneurs piézoélectriques ou de systèmes de positionnement de précision. Pour les puces semi-conductrices de très petite taille, des surfaces segmentées sur le chuck peuvent également être nivelées localement afin d’améliorer la précision de positionnement.

Ce contrôle inline de la planéité contribue à stabiliser les procédés de hybrid bonding et à améliorer la répétabilité des procédés dans les technologies avancées de packaging des semi-conducteurs.

Technologie de mesure sans contact pour des procédés semi-conducteurs stables
La technologie de mesure capacitive est particulièrement adaptée à la fabrication de semi-conducteurs car elle fonctionne sans contact, avec une haute résolution et sans influence mécanique sur les surfaces sensibles des wafers. Les capteurs permettent une surveillance continue des déformations sans générer de contraintes mécaniques ni de risques de contamination.

Grâce à leur conception compacte et compatible avec le vide, les capteurs peuvent être intégrés dans des environnements de production de semi-conducteurs, notamment dans des chambres de procédé et des systèmes automatisés de manipulation de wafers.

Applications dans le packaging avancé des semi-conducteurs
Cette technologie est adaptée aux applications de packaging avancé nécessitant un alignement précis des wafers et une grande stabilité des procédés. Les domaines d’application typiques incluent l’intégration 3D de semi-conducteurs, l’intégration hétérogène, le packaging de mémoires à large bande passante et les architectures basées sur des chiplets.

À mesure que les fabricants de semi-conducteurs augmentent la densité d’interconnexion et réduisent les dimensions des boîtiers, la mesure précise de la planéité devient essentielle pour garantir la qualité du bonding et les rendements de production dans les environnements de fabrication à haut volume.

Contexte supplémentaire : spécifications techniques et benchmarking concurrentiel non inclus dans l’annonce initiale
Dans le domaine de la métrologie des semi-conducteurs et de l’inspection des wafers, des fabricants comme KLA, Keyence et Lion Precision proposent des technologies de mesure sans contact comparables pour le positionnement des wafers et le contrôle de planéité. Les systèmes de capteurs capacitifs sont généralement comparés selon des critères tels que la résolution de mesure, la bande passante, la stabilité thermique, la compatibilité avec le vide et le temps de réponse.

Dans les applications de hybrid bonding, les tolérances de planéité se situent souvent dans une plage submicrométrique, nécessitant des capteurs haute vitesse capables de détecter des écarts de surface minimes pendant les procédés inline. Les technologies concurrentes incluent également l’interférométrie optique et les systèmes de mesure confocale chromatique. Les capteurs capacitifs sont toutefois souvent privilégiés pour les surfaces conductrices en raison de leur haute sensibilité et de leurs possibilités d’intégration compacte.

La solution présentée se distingue principalement par la combinaison d’une conception de capteur compatible avec le vide, d’une surveillance inline de la planéité en temps réel, de fonctions de nivellement adaptatif et de son intégration dans des systèmes actifs de positionnement de wafers pour les applications de hybrid bonding D2W et W2W.
