Le capteur à effe Hall détecte de faibles champs magnétiques

Diodes Incorporated a étoffé son portefeuille de capteurs à effet Hall pour l’automobile avec un dispositif de type verrou conçu pour la détection de faibles seuils magnétiques dans les systèmes de contrôle de mouvement et de détection de position des véhicules. Ce composant cible des applications automobiles telles que la commande de moteurs brushless DC, le positionnement d’actionneurs, l’encodage rotatif et la mesure de vitesse, où la sensibilité magnétique, la robustesse en tension et la stabilité thermique influencent directement la précision de détection.

Exigences de détection magnétique
Les systèmes de commande moteur automobile s’appuient de plus en plus sur une détection magnétique sans contact pour la détection de position, la surveillance de vitesse et le contrôle de commutation. Des applications telles que les lève-vitres électriques, les mécanismes de toit ouvrant, les systèmes d’ouverture et de fermeture de hayon, les moteurs de réglage de siège, les ventilateurs de refroidissement et les pompes à fluides nécessitent des composants de détection capables de fonctionner sous bruit électrique, fortes fluctuations de tension et températures élevées.

Dans ces applications, les verrous à effet Hall offrent un comportement de commutation bipolaire, permettant des changements d’état basés sur une polarité magnétique alternée. Cette architecture est couramment utilisée dans la commutation des moteurs BLDC et les systèmes de contrôle de mouvement basés sur encodeur, où des seuils de commutation répétables sont essentiels pour maintenir la précision temporelle du système dans l’écosystème plus large des données automobiles.

Architecture du verrou Hall et caractéristiques électriques
Le capteur de la série AH3711Q étoffe la famille de verrous à effet Hall de la gamme AH371xQ conformes aux exigences automobiles. Il est spécifié pour fonctionner avec des seuils d’activation et de relâchement magnétiques de ±10 Gauss. Ce niveau de sensibilité permet de détecter des champs magnétiques plus faibles, ce qui peut favoriser l’utilisation d’aimants permanents plus petits dans des ensembles d’actionneurs compacts, réduisant potentiellement la taille du système et le coût de la nomenclature.

Le composant fonctionne sur une plage d’alimentation de 3V à 27V et intègre des circuits de protection adaptés aux conditions électriques automobiles. Une protection contre l’inversion de polarité, un clamp Zener sur la ligne d’alimentation, une limitation de surintensité en sortie et un clamp de sortie assurent une protection contre les inversions de polarité, les courts-circuits et les transitoires de type load dump jusqu’à 40V.

La résistance aux décharges électrostatiques est spécifiée à 8kV selon le modèle Human Body Model (HBM) et à 1kV selon le modèle Charged Device Model (CDM), tandis que la plage de température de fonctionnement s’étend de -40°C à +150°C. Ces paramètres correspondent aux exigences de l’électronique automobile déployée à proximité du moteur ou dans des environnements extérieurs.

Stabilité du signal et contrôle de la dérive thermique
Une architecture interne stabilisée par hachage est utilisée pour réduire la dérive des points de commutation sur toute la plage de température de fonctionnement. Dans les capteurs à effet Hall, cette dérive peut modifier les seuils de déclenchement avec les variations thermiques, affectant ainsi le timing de commutation ou la précision de positionnement.

Selon Diodes Incorporated, cette conception améliore la résistance aux contraintes mécaniques introduites lors de l’assemblage sur cicuit imprimé. Cet aspect est pertinent, car les contraintes exercées sur le boîtier peuvent modifier le comportement des capteurs magnétiques dans les systèmes électroniques automobiles compacts.

Le temps de réponse à la mise sous tension est spécifié à 13µs en valeur typique, ce qui est important dans les systèmes où un retard d’initialisation du capteur pourrait perturber les diagnostics de démarrage ou les séquences de commande. L’architecture de sortie open-drain permet aux concepteurs d’utiliser des configurations de pull-up externes à des tensions supérieures ou inférieures à la tension d’alimentation, augmentant ainsi la flexibilité d’intégration.

Boîtiers et intégration applicative

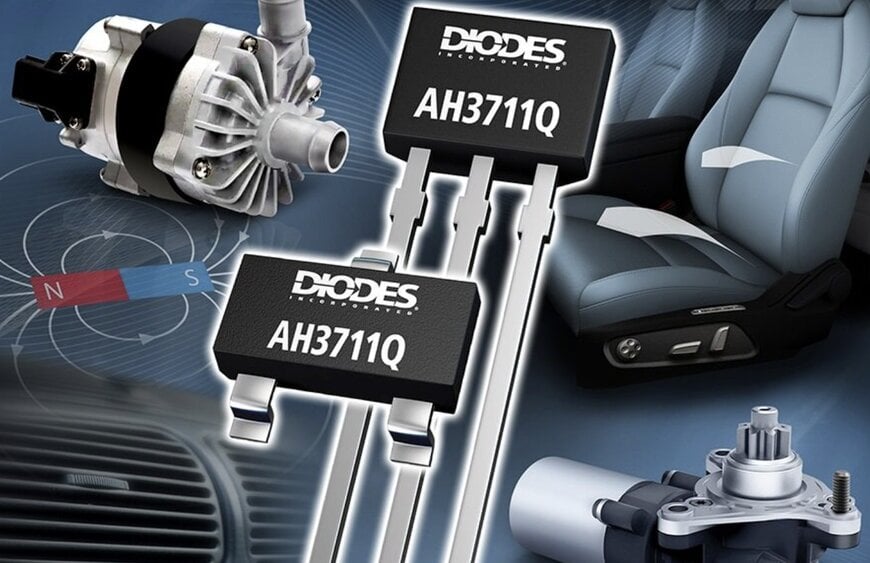

Le capteur AH3711Q est disponible dans les formats de boîtier SC59, SOT23 (Type S) et SIP-3. La polarité de fonctionnement magnétique varie selon l’orientation du boîtier. Pour les versions SOT23 (Type S) et SIP-3, l’activation nécessite que le pôle sud soit orienté vers le côté marqué du boîtier, tandis que pour la version SC59, le pôle sud doit être orienté du côté opposé.

Cette variation de configuration de boîtier est importante pour l’intégration mécanique, en particulier dans les ensembles compacts d’actionneurs automobiles où l’orientation des aimants et le placement des capteurs sont contraints.

Les applications ciblées incluent la commutation de moteurs BLDC, l’actionnement de vannes, les encodeurs rotatifs linéaires et incrémentaux, la mesure de vitesse et la détection générale de position dans les sous-systèmes électromécaniques automobiles.

Contexte additionnel
Cette section détaille les spécifications techniques et les comparaisons concurrentielles qui ne figuraient pas dans le communiqué de presse original.

Les capteurs à verrou à effet Hall pour l’automobile sont proposés par des fournisseurs tels qu’Allegro MicroSystems et Melexis. Les comparaisons de référence portent généralement sur la plage de tension de fonctionnement, la sensibilité de commutation, la qualification AEC-Q100, la plage thermique de fonctionnement, la protection contre les décharges électrostatiques (ESD) et les mécanismes intégrés de protection contre les défauts.

La plage de fonctionnement de 3V à 27V du capteur AH3711Q est comparable à celle de dispositifs automobiles tels que le modèle ’APS12203 d’Allegro, qui prend en charge une plage de 2,7V à 26V et utilise également une stabilisation par hachage pour la stabilité des points de commutation. Le modèle A1260 d’Allegro prend en charge des températures de jonction allant jusqu’à 175°C, dépassant la plage ambiante de 150°C spécifiée pour le composant de Diodes, bien que l’orientation des boîtiers et les applications ciblées diffèrent.

Une caractéristique distinctive du capteur AH3711Q est son seuil de commutation de ±10 Gauss, qui le positionne dans le segment haute sensibilité pour la détection de faibles champs magnétiques. Cet aspect est particulièrement pertinent dans les systèmes compacts d’actionneurs automobiles, où des aimants plus petits ou une plus grande flexibilité dans le placement des capteurs peuvent simplifier la conception mécanique.

Publié avec l’assistance de l’IA par Aishwarya Mambet, rédactrice pour Induportals.
