Un capteur de courant isolé destiné aux applications de forte puissance
Allegro MicroSystems lance le capteur de courant de la série ACS37200, un composant à isolation galvanique conçu pour les systèmes à fort courant.
www.allegromicro.com
Ce capteur est destiné à être utilisé notamment dans les véhicules hybrides et électriques, l’automatisation industrielle, les centres de données et les onduleurs solaires. Il vise à répondre aux contraintes liées aux pertes de puissance, à la dissipation thermique et à l’encombrement des solutions de mesure de courant traditionnelles basées sur des résistances shunt.
Dans les architectures de puissance, l’augmentation des courants et la réduction des volumes rendent les pertes résistives et la gestion thermique particulièrement critiques. Les résistances shunt classiques, souvent de l’ordre de quelques dixièmes de milliohm, peuvent générer plusieurs watts de dissipation dans les applications dépassant 100 A, ce qui impose l’ajout de dissipateurs thermiques et complique l’intégration mécanique.
Le capteur de la série ACS37200 repose sur un conducteur interne présentant une résistance de 50 µΩ. Dans un système typique de 100 A, cette valeur limite la dissipation thermique à environ 0,5 W, contre plusieurs watts avec une résistance shunt conventionnelle. Cette réduction des pertes contribue à améliorer le rendement énergétique global des systèmes de puissance et à limiter les contraintes thermiques sur la carte électronique.

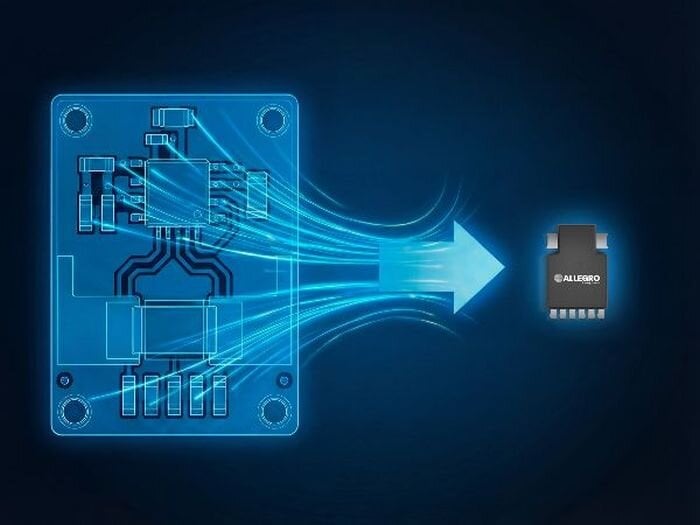

Réduction de l’empreinte sur la carte électronique
Sur le plan de l’intégration, ce capteur est proposé dans un boîtier CMS compact de type PSOF, d’une surface d’environ 100 mm². Par rapport aux générations précédentes de capteurs intégrés et aux solutions shunt discrètes associées à des circuits d’isolation externes, cette approche permet de réduire significativement l’empreinte sur la carte. La diminution de la chaleur dissipée rend également possible la suppression de dispositifs de refroidissement dédiés dans certaines conceptions.
Le composant intègre l’ensemble des fonctions de mesure et d’isolation dans un seul circuit, calibré en usine. Il remplace ainsi une architecture reposant sur plusieurs éléments distincts, tels qu’une résistance shunt, un amplificateur d’isolation et des composants passifs associés. Cette intégration contribue à simplifier la nomenclature, à réduire les étapes de conception liées à l’isolation haute tension et à faciliter la gestion de la chaîne d’approvisionnement.
Sur le plan de la sécurité, le capteur de la série ACS37200 fournit une isolation galvanique certifiée, avec une tension d’isolement spécifiée à 1 000 VRMS / 1 414 VDC, et répond aux exigences de la norme UL 62368-1. Ces caractéristiques le destinent à des environnements soumis à des contraintes électriques élevées, notamment dans les applications automobiles, industrielles et énergétiques.
