Architecture de correction du facteur de puissance en mode transition sans multiplicateur

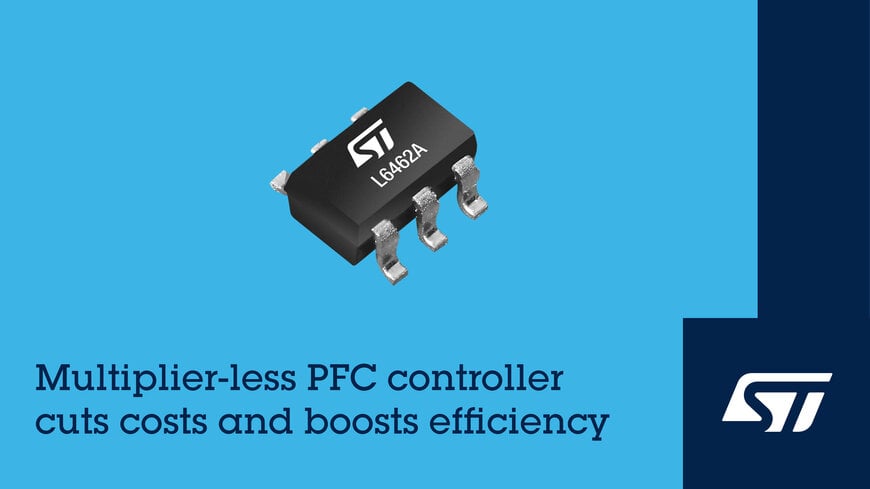

STMicroelectronics a lancé le contrôleur de correction du facteur de puissance (PFC) L6462A en mode transition, destiné aux alimentations jusqu'à 250 W, notamment les chargeurs de batteries, les adaptateurs secteur, les téléviseurs à écran plat et les pilotes d'éclairage LED. Ce circuit intégré remplace les multiplicateurs analogiques conventionnels et les enroulements auxiliaires par des mécanismes internes de mise en forme du courant et de détection via le pilote de grille, afin de réduire les coûts de nomenclature (BOM).

Réduction du nombre de composants externes grâce à la détection intégrée
Les topologies PFC conventionnelles en mode transition reposent sur des diviseurs de tension externes, un multiplicateur analogique et un enroulement auxiliaire du transformateur pour détecter la démagnétisation de l'inductance et façonner le courant d'entrée. Le L6462A élimine ces composants externes grâce à un générateur et un circuit de mise en forme du courant intégrés, capables de produire une référence sinusoïdale. La démagnétisation de l'inductance est détectée directement via l'interface de sortie du pilote de grille, supprimant ainsi la nécessité d'un enroulement auxiliaire secondaire sur l'inductance boost. Cette évolution architecturale réduit l'encombrement des composants et simplifie la conception des éléments magnétiques tout en maintenant une faible distorsion harmonique totale.

Optimisation du rendement dans différentes conditions de charge
Le contrôleur ajuste dynamiquement son mode de fonctionnement en fonction de la puissance demandée afin de maintenir un rendement élevé sur toute la plage de charge. À pleine puissance, le dispositif fonctionne en mode quasi résonant avec commutation en vallée (valley switching) afin de minimiser les pertes de commutation du MOSFET boost externe. Lorsque la charge diminue, la fonction de saut de vallée (valley skipping) réduit la fréquence de fonctionnement afin de limiter les pertes de commutation dans les conditions de charge intermédiaire et légère. Pour satisfaire aux exigences de consommation en veille, le composant présente un courant de repos inférieur à 60 µA, garantissant la conformité aux normes internationales d'écoconception.

Réponse dynamique et fonctions de protection intégrées
Fonctionnant sur une large plage de tension d'entrée en courant alternatif comprise entre 90 V et 264 V, l'architecture régule généralement une tension de sortie continue de 400 V. La boucle de régulation intègre un amplificateur d'erreur amélioré associé à une référence de tension interne de haute précision afin de stabiliser le système lors de variations importantes de charge et d'éviter les surtensions et sous-tensions. Le pilote de grille intégré de type totem-pole fournit un courant de crête de +600 mA en source et de -300 mA en absorption pour piloter directement les interrupteurs de puissance externes, tout en assurant une protection active par tirage à la masse lors des conditions de verrouillage en sous-tension. Des circuits de protection matériels protègent le système contre les surintensités, les surtensions de sortie, les défaillances de la boucle de retour ainsi que la saturation ou le court-circuit de l'inductance.

L'évaluation de ces performances est facilitée par la carte de démonstration EVL6462A-250W-M, qui affiche un rendement maximal supérieur à 97 % et une distorsion harmonique totale inférieure à 5 % à pleine charge.

Contexte technique complémentaire:Cette section détaille les spécifications techniques et les analyses comparatives de la concurrence qui ne figuraient pas dans l'annonce originale du produit.
Les contrôleurs PFC traditionnels en mode transition nécessitent généralement un boîtier à huit broches afin d'intégrer des connexions dédiées aux entrées du multiplicateur et à la détection du courant nul via un enroulement auxiliaire. Grâce à la reconstruction interne du courant et à la détection directe de la démagnétisation par le pilote de grille, cette nouvelle architecture peut être intégrée dans un boîtier compact SOT23-6L à six broches. Cette configuration réduit le nombre de broches de 25 % par rapport aux architectures conventionnelles. En outre, la suppression de l'enroulement auxiliaire simplifie les spécifications des composants magnétiques, permettant aux concepteurs d'utiliser des inductances de puissance standard disponibles sur le marché plutôt que des transformateurs à enroulements multiples sur mesure.

Édité par Sucithra Mani, rédactrice d'Induportals – adapté avec l'aide de l'IA.
