Alimentations AC-DC de Haute Puissance

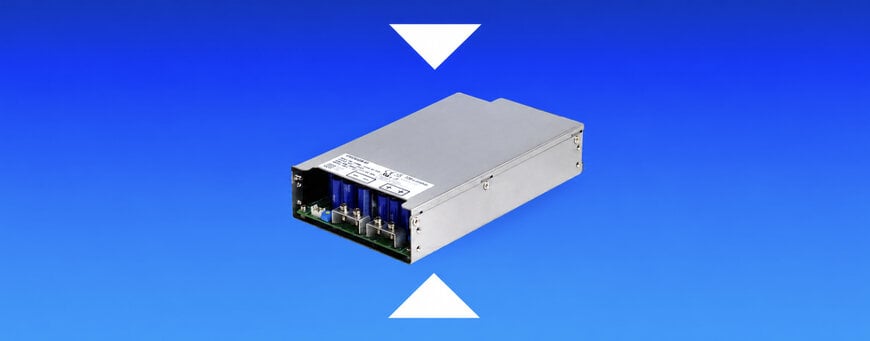

La société TDK Corporation a introduit la série d'alimentations AC-DC TDK-Lambda CUS1600M et CUS2000M, répondant ainsi au défi technique consistant à fournir une puissance électrique élevée dans des environnements médicaux, de laboratoire et industriels contraints par l'espace, sans compromettre l'efficacité énergétique ni les performances acoustiques.

Les équipements médicaux et industriels modernes exigent souvent une puissance électrique élevée dans des volumes physiques restreints tout en respectant des normes thermiques, acoustiques et de sécurité strictes. Une efficacité de conversion de puissance élevée et un faible bruit audible sont essentiels dans les contextes hospitaliers et de laboratoire, où le bruit cumulé des appareils perturbe la récupération des patients et où les défis de gestion thermique limitent la miniaturisation des systèmes.

Principe de Fonctionnement et Architecture du Système
Les séries TDK-Lambda CUS1600M et CUS2000M atteignent une densité de puissance allant jusqu'à 33,3 W par pouce cube dans un boîtier compact de 203,2 x 114,3 x 42,5 mm. Fonctionnant avec des efficacités de conversion atteignant 95 pour cent, ces alimentations minimisent la dissipation thermique interne, réduisant la consommation d'énergie et les émissions de carbone lors du fonctionnement industriel et clinique continu.

L'optimisation acoustique est gérée par un algorithme de contrôle de ventilateur à vitesse variable intégré, qui limite l'émission de bruit audible à un niveau aussi bas que 35 dBA sous des charges de fonctionnement. L'isolation électrique est conforme aux normes IEC 60601-1 et IEC 62368-1, intégrant une isolation 2 × MOPP et maintenant un courant de fuite inférieur à 0,250 mA pour garantir la sécurité des patients en environnements cliniques. La compatibilité électromagnétique est assurée par la conformité aux exigences EMI conduites et rayonnées de classe B selon les normes EN55032, EN55011-B et FCC-B. Les caractéristiques standard d'intégration du système comprennent la télédétection (remote sense), le contrôle marche/arrêt à distance, un signal Power Good et une sortie de veille auxiliaire dédiée de 5 V et 2 A.

Domaines d'Application Industrielle
La série d'alimentations est conçue pour être déployée dans de multiples secteurs techniques exigeants, notamment :
• L'imagerie médicale, les équipements de médecine esthétique et chirurgicale
• Les soins cliniques, le diagnostic in vitro et l'instrumentation analytique
• L'automatisation de laboratoires et les équipements de fabrication de semi-conducteurs
• L'instrumentation de test et de mesure de précision

Spécifications Techniques
Les alimentations TDK-Lambda CUS1600M et CUS2000M délivrent des niveaux de puissance de sortie maximaux atteignant respectivement 1600 W et 2000 W, atteignant une densité de puissance élevée de 33,3 W par pouce cube dans un encombrement physique compact mesurant 203,2 par 114,3 par 42,5 mm. Les unités fonctionnent avec des efficacités de conversion atteignant 95 pour cent et intègrent un contrôle de ventilateur à vitesse variable pour maintenir les émissions de bruit audible à des niveaux aussi bas que 35 dBA. Pour la sécurité électrique et la conformité réglementaire, la série est certifiée selon les normes IEC 60601-1 et IEC 62368-1 avec une isolation 2 × MOPP, tout en maintenant un courant de fuite à la terre inférieur à 0,250 mA. La compatibilité électromagnétique est validée par rapport aux limites conduites et rayonnées de classe B conformément aux spécifications EN55032, EN55011-B et FCC-B. Les caractéristiques standard d'intégration du système comprennent des capacités de télédétection, un contrôle marche/arrêt à distance, un signal de sortie Power Good et une sortie de veille auxiliaire indépendante de 5 V et 2 A.

Contexte Supplémentaire :
Spécifications techniques et analyse comparative de l'industrie

Dans la conversion de puissance industrielle et médicale de haute puissance, l'équilibre entre la densité de puissance volumétrique et une isolation de sécurité rigoureuse demeure un compromis technique primordial. Les alimentations AC-DC encapsulées standard de 1,5 kW à 2 kW fonctionnaient historiquement dans une plage d'efficacité de 88 % à 92 %, entraînant un gaspillage thermique plus important et nécessitant des dispositifs de refroidissement plus volumineux ou des ventilateurs à haut régime plus bruyants.

L'atteinte d'une efficacité de 95 % dans les séries CUS1600M et CUS2000M réduit la dissipation thermique totale d'environ 25 % à 37 % par rapport aux architectures de génération précédente, atténuant directement les contraintes de gestion thermique dans les conceptions de châssis fermés. De plus, le maintien de courants de fuite inférieurs à 0,250 mA tout en prenant en charge l'isolation 2 × MOPP simplifie la conformité aux normes strictes de fuite médicale, réduisant ainsi les cycles de développement pour les fabricants d'équipements d'origine.

Rédigé par Sucithra Mani, rédactrice chez Induportals – adapté par IA.
