Convertisseurs DC-DC intégrés simplifient l’alimentation industrielle

Les convertisseurs DC-DC isolés sont de plus en plus intégrés dans des modules préconfigurés afin de simplifier la conception des systèmes d’alimentation industriels. TDK Corporation a introduit des modules de 15 W et 30 W ne nécessitant aucun composant externe, destinés à des applications telles que l’automatisation industrielle, les systèmes ferroviaires et la fabrication de semi-conducteurs.

Simplification de la conception grâce à des modules de puissance intégrés
Avec la série CCGS, l’entreprise élargit son portefeuille d’alimentations avec des solutions conçues pour réduire l’effort de développement dans les architectures de puissance distribuée. Les convertisseurs intègrent les circuits essentiels dans un seul boîtier, supprimant le besoin de filtres ou de composants de protection externes. Cette approche permet une mise en œuvre plus rapide dans des systèmes liés à l’automatisation industrielle et à la chaîne d’approvisionnement numérique.

La série repose sur la plateforme CCG à montage sur carte, reconnue pour sa fiabilité éprouvée sur le terrain. En intégrant cette architecture dans des modules encapsulés, des exigences supplémentaires telles que l’intégration mécanique, la robustesse du câblage et la conformité aux normes sont prises en compte.

Performances électriques et configurabilité
Les convertisseurs sont disponibles en versions 15 W et 30 W avec des sorties simples de 3,3 V, 5 V, 12 V et 15 V, ainsi que des configurations ±12 V et ±15 V. Le modèle 15 W prend en charge des plages d’entrée de 9–36 V (certifié en sécurité de 18–36 V) et 18–76 V, tandis que la version 30 W est entièrement certifiée sur ces deux plages.

Une fonction d’ajustement de la tension de sortie permet un réglage précis dans des plages définies, ce qui est pertinent pour des charges sensibles telles que les instruments de mesure ou les modules de communication. Le rendement se situe entre 84 % et 87 %, selon le modèle, ce qui correspond aux performances typiques des convertisseurs isolés de cette catégorie de puissance.

La fonction marche/arrêt à distance permet une gestion séquentielle de l’alimentation au niveau du système, facilitant l’activation sélective des sous-systèmes. Cela contribue à réduire les temps de maintenance et à améliorer la sécurité opérationnelle.

Intégration mécanique et efficacité d’installation

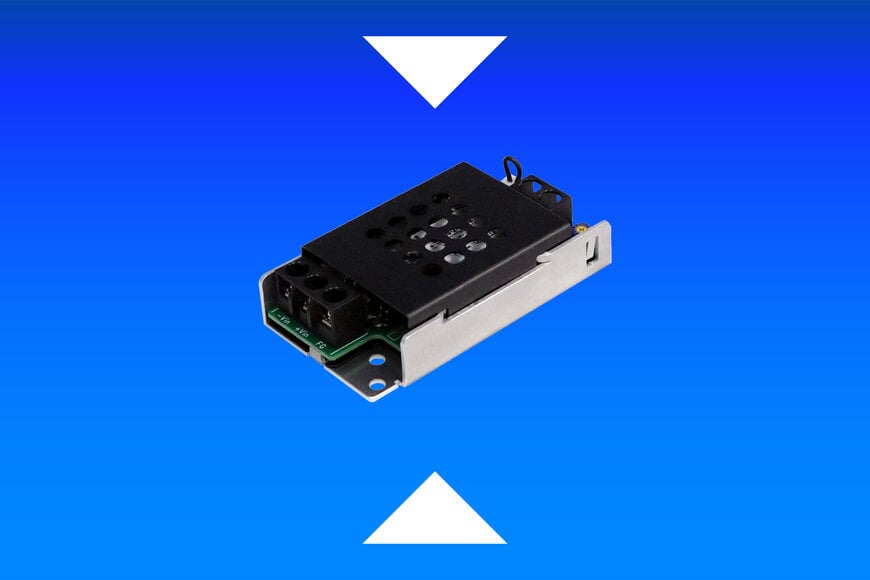

Les modules sont proposés dans différents formats mécaniques afin de s’adapter à divers environnements d’installation. La version pour montage sur châssis mesure 52 × 93 × 23,5 mm et intègre des borniers à vis avec vis captives, évitant la perte de composants lors de l’installation.

Les variantes pour rail DIN augmentent la hauteur à 31,9 mm et permettent une intégration directe dans des armoires de commande industrielles. Les options avec connecteurs enfichables réduisent les erreurs de câblage, en particulier dans les installations à forte densité.

Conformité environnementale et sécurité
Les convertisseurs fonctionnent dans une plage de température de –20 °C à 70 °C avec un refroidissement par convection naturelle, éliminant le besoin de ventilation forcée. La certification IEC/EN/UL/CSA 62368-1 garantit la conformité aux normes de sécurité pour les équipements industriels et informatiques, y compris un fonctionnement jusqu’à 5000 m d’altitude.

Les niveaux d’isolation atteignent 1500 VDC entre entrée et sortie ainsi qu’entre entrée et châssis, et 1000 VDC entre sortie et châssis, permettant une utilisation dans des environnements électriques exigeants tels que les systèmes ferroviaires ou l’automatisation industrielle.

Pertinence pour les applications industrielles
La série CCGS cible des secteurs tels que la fabrication de semi-conducteurs, la robotique, les équipements de test et mesure, le ferroviaire et les infrastructures de communication. Ces applications nécessitent des solutions d’alimentation compactes, fiables et faciles à intégrer.

En intégrant la conversion de puissance dans des modules standardisés, cette solution s’inscrit dans la tendance vers des architectures industrielles modulaires et des systèmes d’alimentation décentralisés, où la réduction de la complexité du câblage et la prévisibilité des performances sont essentielles.

Édité par la journaliste industrielle Sucithra Mani avec l’assistance de l’IA.
